Управление двигателем со встроенным контроллером D30/5/4QF-E2
BLDC

управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Другие характеристики
BLDC, со встроенным контроллером

Описание

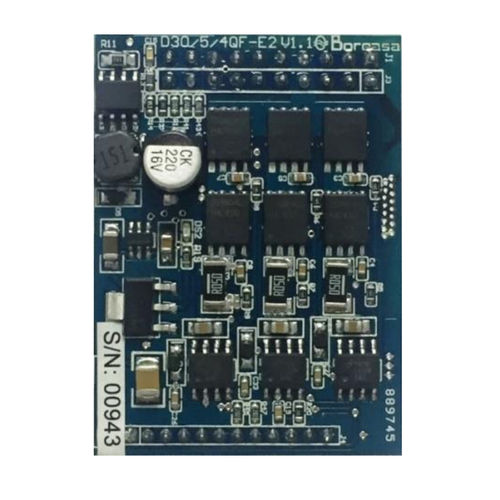

Механические данные: Вес: 9 г Размеры (Д х Ш х В):48 х 35 х 12,7 мм Подключения двигателя, обмотка двигателя 1 "U", обмотка двигателя 2 "V", обмотка двигателя 3 "W" Общее описание: D30/5/4QF-E2 - это небольшой 4-х квадрантный цифровой контроллер для управления бесщеточным вентилятором Boreasa мощностью до 150 Вт. Он может работать с двигателями BLDC с датчиками Холла или без них. Этот драйвер разработан для интеграции в электронную плату заказчика. Он также совместим с оценочной платой Boreasa. Особенности -Установка входного значения через ШИМ или внешнее аналоговое напряжение (0 ... +3,3 В) -Параметры могут быть установлены через 4 внешних цифровых входа (DigIN) -Двойной контур управления: Скорость и Ток -Выходной каскад может быть включен или отключен -Максимальный пиковый ток на выходе регулируется до 10 A -Скорость двигателя можно контролировать с помощью выхода "FG" -Индикация состояния через выход "Ready" -Защита от блокировки двигателя (ограничение тока для заблокированного двигателя) -Стандартизированная соединительная планка, шаг 2,54 мм и 2 мм -Конфигурируемый режим фиксированного тока или фиксированного момента (опционально) -Если драйвер работает в 4-квадрантном режиме, необходимо предусмотреть схему потребления энергии торможения Драйвер работает в режиме управления по току (по умолчанию) или по скорости (опционально). Все параметры управления заложены в программное обеспечение драйвера. Для запуска двигателя (воздуходувки) необходим достаточный пусковой ток от источника питания. Если источник питания не может обеспечить достаточный ток, время нарастания увеличивается. Для разработок Boreasa предлагает комплексную плату интерфейса/оценки: плата D30/5/4Q-M2 (не совместима с платой Boreasa D50/5/4Q-M2 при работе в 4-квадрантном режиме).

---
