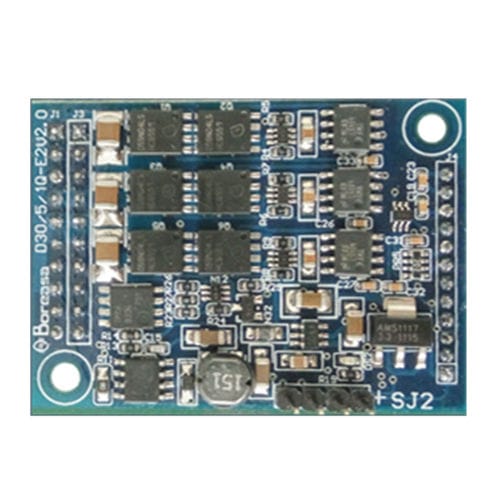

Управление двигателем со встроенным контроллером D30/5/1Q-E2

BLDC

Микропроцессор:STM32F103C8T Эффективность:95% Размеры:35 x 48 мм Основные операции: Замкнутый контур (по умолчанию), разомкнутый контур (опционально) Ограничение мощности/тока:Режим работы с ограничением мощности или тока (настраивается пользователем), поэтому привод может безопасно работать при превышении заданных пределов мощности/тока. По умолчанию - ограничение тока (10 A). D30/5/1Q-E2 - это небольшой 1-квадрантный цифровой драйвер для управления бесщеточным вентилятором Boreasa мощностью до 150 Вт, оснащенным цифровыми датчиками Холла. Этот драйвер предназначен для интеграции в электронную плату заказчика. Он также совместим с оценочной платой Boreasa. Особенности -Цифровое управление скоростью - работает как "замкнутый контур" регулятора скорости -Максимальная скорость 60'000 об/мин (двигатель с 1 парой полюсов) -Вход заданного значения через ШИМ или внешнее аналоговое напряжение (0 ... +3,3 В) -4 различных диапазона скорости, которые можно выбрать -Направление вращения задается цифровым сигналом -Выходной каскад может быть включен или отключен -Максимальный предел выходного тока регулируется до 15 A -Скорость двигателя можно контролировать с помощью выхода "FG" -Индикация состояния через выход "Ready" -Защита от блокировки двигателя (ограничение тока для заблокированного двигателя) -Защитные функции: защита от пониженного напряжения, перенапряжения и короткого замыкания -Стандартизированная планка разъемов, шаг 2,54 мм и 2 мм -Аналоговый вход может использоваться для определения температуры двигателя Прочная конструкция ПИ-регулятора скорости является идеальной предпосылкой для немедленной работы. Недорогой и миниатюрный OEM-модуль легко интегрируется во многие приложения Для развития Boreasa предлагает комплексную плату интерфейса/оценки: плату D50/5/4Q-M2.
