Модуль системы наблюдения дифференциального тока RDC104-4

для измеренийдля зарядных устройств для электрических транспортных средств

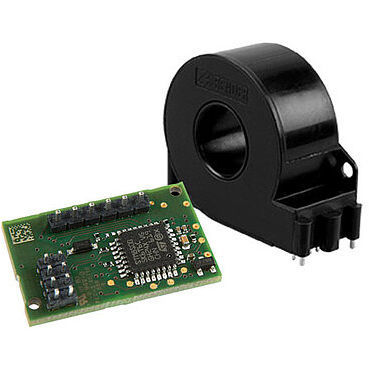

Модуль контроля остаточного тока RDC104-4 с запатентованным методом измерения используется в сочетании с измерительным трансформатором тока CTBC17 и УЗО типа A, которые должны быть предусмотрены в установке для контроля постоянного тока повреждения систем зарядки переменного тока для электромобилей, в которых могут возникать переменные или постоянные токи повреждения. Номинальное напряжение Un составляет 250 В, а номинальный ток (зарядный ток) In = 1 x 48 A/3 x 32 A. RDC104-4 подходит для интеграции в зарядное устройство Mode 3 (AC) в качестве модуля RDC-M в соответствии с IEC 62955. RDC104-4 предназначен только для приобретения производителем зарядной системы, но не для конечных пользователей! Характеристики Четыре выхода (Switch1, Switch2, Error, PWM) Запатентованный метод измерения (Патенты: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Диапазон измерения ±300 мА Разрешение по остаточному току < 0,2 мА Номинальный ток до 32 A (однофазный) или 3 x 32 A RMS (трехфазный) Выход неисправности (встроенные функции самоконтроля и тестирования) Высокая нечувствительность к внешним помехам Доступные варианты для применения в соответствии с IEC 62955 Широкий диапазон применения даже в тяжелых условиях (например, при наличии внешних полей) При применении в соответствии с IEC 62955 устройство может заменить УЗО типа B в сочетании с УЗО типа A и подходящим коммутационным устройством (например, силовым реле) Области применения Контроль постоянного тока повреждения в системах зарядки переменного тока для электромобилей
