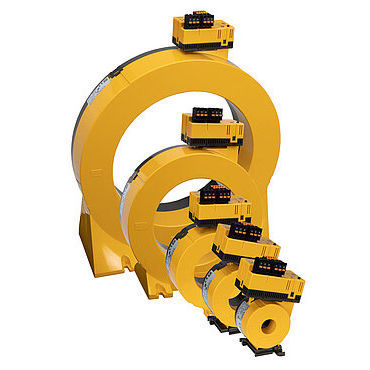

Система наблюдения дифференциального тока LINETRAXX® RCMB300 series

RS-485Modbusнепрерывного действия

Модули контроля остаточных токов серии RCMB300 предназначены для измерения переменных и постоянных токов повреждения в заземленных системах (системы TN и TT). Модули способны измерять остаточные токи до IΔ = 20 А в диапазоне частот DC...100 кГц. Два отдельно настраиваемых значения срабатывания позволяют различать предварительное предупреждение и тревогу. При достижении значения срабатывания IΔn2 (тревога) переключаются выходные реле K1 и K2. Модули оснащены интерфейсом RS-485 с Modbus RTU, который можно использовать для передачи измеренных значений и значений тревоги. Через этот интерфейс также возможна настройка параметров. Каждый модуль контроля остаточного тока состоит из оценочной электроники RCMB301 и сердечника измерительного трансформатора тока серии CTBC20(P)...210(P). Для сборки полного модуля требуется как электроника, так и сердечник измерительного трансформатора тока; если модуль заказывается отдельно, то эти два компонента должны быть соединены вместе и откалиброваны при вводе в эксплуатацию. Сердечники измерительных трансформаторов тока серии CTBC20P...210P имеют встроенный магнитный экран и подходят для приложений с высокими токами нагрузки или пусковыми токами. Особенности Непрерывный контроль остаточного тока в соответствии с DGUV Vorschrift 3 (Немецкое положение о социальном страховании от несчастных случаев 3) Простой монтаж на DIN-рейку или на винт Интерфейс RS-485 с Modbus RTU (считывание измеренных значений/установка параметров) Встроенные коммутационные выходы с двумя переключающими контактами K1 и K2 (гальванически развязаны) Диапазон частот DC...100 кГц Комбинированная кнопка тестирования и сброса Многоцветный светодиодный индикатор работы, превышения значения срабатывания, помех и сообщений о состоянии
