Система наблюдения дифференциального тока LINETRAXX® MRCDB300

RS-485Modbusнепрерывного действия

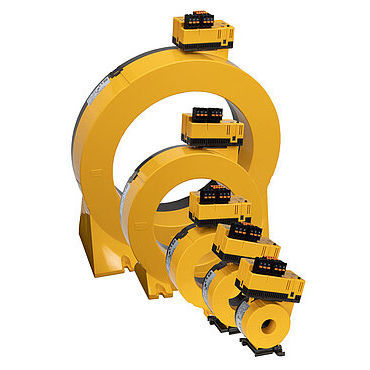

AC/DC чувствительные устройства серии MRCDB300 используются в качестве дополнительной защиты (защита от непрямого контакта) в заземленных системах (системы TN и TT), в которых могут возникать переменные или постоянные токи короткого замыкания. Частью таких систем являются, в частности, нагрузки, содержащие шестиимпульсные выпрямители или односторонние выпрямители со сглаживанием, такие как преобразователи, зарядные устройства, строительное оборудование с частотно-регулируемыми приводами. При достижении значения срабатывания IΔn2 (сигнал тревоги) переключаются выходные реле K1 и K2. Благодаря использованию модуля MRCDB300 и коммутационного элемента с изолирующими свойствами, комбинация устройств соответствует требованиям IEC 60947-2 Приложение M для защитного устройства MRCD. Это устройство предназначено специально для таких целей защиты, как защита людей, защита от пожара и защита растений. Время отключения коммутационного элемента не должно превышать 20 мс. Модули контроля остаточного тока состоят из оценочной электроники MRCDB300 и сердечника измерительного трансформатора тока серии CTBC20(P)...210(P). Для сборки готового модуля требуется как электроника, так и сердечник измерительного трансформатора тока; если модуль заказывается отдельно, то эти два компонента должны быть соединены вместе и откалиброваны при вводе в эксплуатацию. Измерительные трансформаторы тока серии CTBC20P...210P имеют встроенный магнитный экран и подходят для приложений с высокими токами нагрузки или пусковыми токами. Характеристики Структура защитного устройства в соответствии с IEC 60947-2 Приложение M в сочетании с автоматическим выключателем, обеспечивающим изолирующие свойства Контроль подключенного автоматического выключателя с помощью контактной обратной связи
