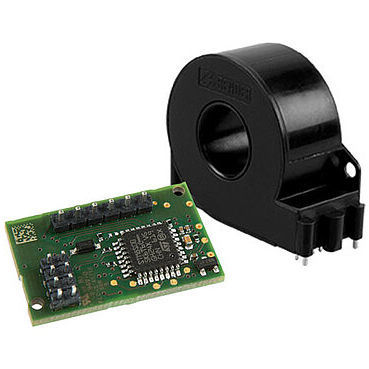

Модуль системы наблюдения дифференциального тока RCMB104

для измеренийдля зарядных устройств для электрических транспортных средств

Чувствительный модуль контроля остаточного тока AC/DC RCMB104 с запатентованным методом измерения используется в сочетании с измерительным трансформатором тока CTBC17 и УЗО типа A, которые должны быть предусмотрены в установке для контроля тока неисправности систем зарядки переменного тока для электромобилей, в которых могут возникать токи неисправности переменного или постоянного тока. Модуль, в зависимости от варианта исполнения, подходит для интеграции в зарядное устройство (Mode 2, IC-CPD,) в соответствии с IEC 62752 или UL 2231-2 (CCID5 или CCID20). RCMB104 предназначен только для приобретения производителем зарядной системы, но не для конечных пользователей! Характеристики Четыре выхода (Switch1, Switch2, Error, PWM) Диапазон измерения ±300 мА Разрешение по остаточному току 0,2 мА Запатентованная технология измерения (Патенты: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Ток нагрузки до 32 A RMS (однофазный) или 3 x 32 A RMS (трехфазный) (зависит от устройства) Выход неисправности (встроенные функции самоконтроля и тестирования) Высокая нечувствительность к внешним помехам Доступные варианты для применения в соответствии с DIN EN 61851-22/IEC 62752 и UL 2231-2 Широкий диапазон применения даже в тяжелых условиях (например, при наличии внешних помех) При применении в соответствии с IEC 62752 устройство может заменить УЗО типа B в сочетании с УЗО типа A и подходящим коммутационным устройством (например, силовым реле).
