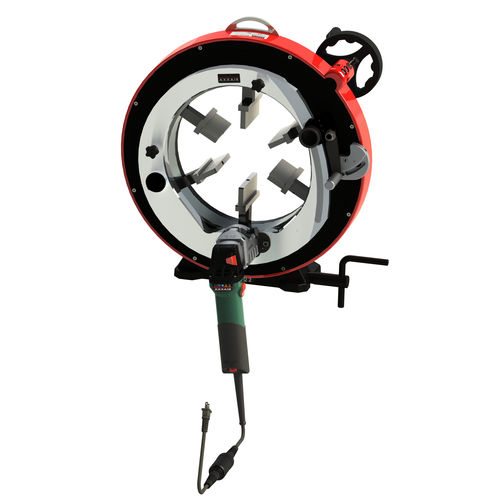

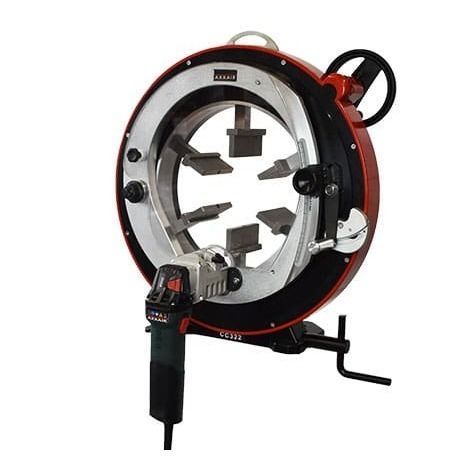

Электрический кромкострогальный станок GA322

переноснойорбитальныйсверхточный

Описание
Орбитальная фасовочная машина GA322 спроектирована для точной и повторяемой подготовки труб к сварке на широком диапазоне диаметров. Диапазон диаметров: 5,5 – 12,750" (141 – 328 мм). Высокоскоростные фрезерные головки с твердосплавными пластинами удаляют материал значительно быстрее, чем HSS-инструменты. Запатентованный безмасляный процесс уменьшает объем предварительной очистки перед сваркой и повышает производительность. Рама совместима с орбитальными режущими станками AXXAIR CC; с помощью комплектов переоборудования машина может быть преобразована в резательный или сварочный агрегат.

Универсальность
Подходит для промышленных задач, где требуется высокая повторяемость и стабильное качество фаски. Доступны опции: автоматический привод вращения и зажима, опорные столы для длинных труб и комплекты переоборудования для выполнения резки, фасовки и сварки на одном станке.

Преимущества продукта

• Концентрическая зажимная система из нержавеющей стали с множеством точек контакта: расширяет диапазон фасовки и предотвращает деформацию трубы; губки из нержавеющей стали защищают от загрязнений.
• Уникальное вращающееся колесо обеспечивает плавное вращение, продлевая ресурс твердосплавных пластин и улучшая качество фаски.
• Опциональная автоматическая система вращения и зажима обеспечивает более высокую повторяемость и скорость циклов.
• Твердосплавные пластины обеспечивают более высокую скорость и производительность по сравнению с HSS; стандартно доступны V-фаски (30° / 37,5° / 45°) и J-фаски (10°).
• Пружинный рычаг подачи и система слежения взаимодействуют с пильным диском для равномерного и легкого фасования, продлевая срок службы пластин и повышая безопасность и удобство эксплуатации.
• Модели GA могут быть укомплектованы опорными столами для длинных труб и комплектами переоборудования для выполнения резки, фасовки и сварки.

Таблица технических данных
Описание: GA322
Номер изделия: GA322-M1 / GA322-M2
Диапазон диаметров: 5,5 – 12,750" / 141 – 328 мм
Возможность фасовки по толщине стенки*: До 0.3" / 8 мм
Скорость вращения фрезерной головки: 2050 – 7300 об/мин
Мощность электродвигателя: 1700 W
Напряжение: 110 или 220 V
Частота: 50 / 60 Hz
Максимальная акустическая мощность: 99 dB
Уровень вибрации: < 2.5 m/s2
Масса единицы: 71 kg / 157 lbs
Габариты станка: 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
Габариты упаковки: 37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
Вес упаковки: 176 lbs / 80 kg
*в зависимости от типа вставок и материала трубы

Характеристики / технические спецификации

• Модель: GA322
• Номера деталей: GA322-M1 / GA322-M2
• Диапазон наружных диаметров труб: 5,5 – 12,750" (141 – 328 мм)
• Максимальная фасуемая толщина стенки: до 0.3" (8 мм)
• Скорость фрезерной головки: 2050 – 7300 об/мин
• Мощность двигателя: 1700 W
• Напряжение питания: 110 V или 220 V
• Частота: 50 / 60 Hz
• Уровень шума: 99 dB (макс.)
• Уровень вибрации: < 2.5 m/s2
• Масса: 71 kg (157 lbs)
• Габариты (станок): 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• Габариты (упаковка): 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• Вес упаковки: 80 kg (176 lbs)
• Вставки: твердосплавные пластины (V 30° / 37,5° / 45°, J 10°)
