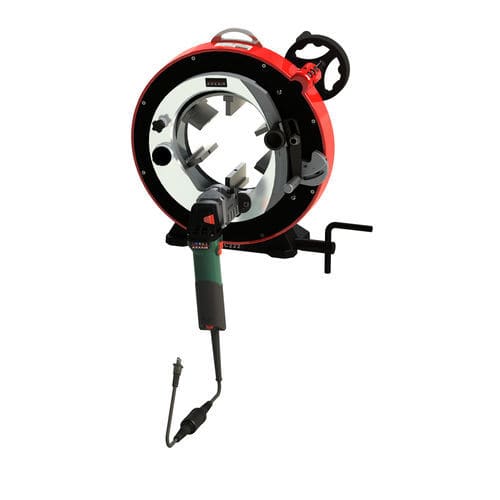

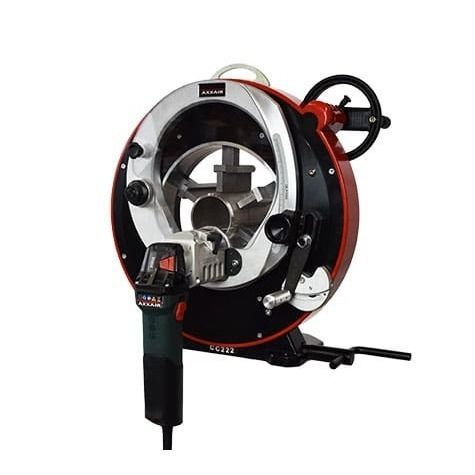

Электрический кромкострогальный станок GA222

переноснойорбитальныйдля подготовки сварных швов

Описание
Орбитальный фасовочный станок GA222 разработан для точной и высокоскоростной подготовки труб к сварке. Диапазон наружных диаметров: 2,35 – 8,625" / 55 – 228 мм. Высокоскоростные фрезерные головки с твердосплавными вставками удаляют материал значительно быстрее, чем традиционные HSS‑вставки. Запатентованный безсмазочный процесс исключает очистку труб перед сваркой, сокращая время цикла и повышая производительность. Серия GA использует тот же каркас, что и орбитальные резальные станки AXXAIR CC, и может быть переоборудована в резальный или сварочный агрегат с помощью комплектов конверсии, обеспечивая модульное решение для подготовки труб.

Преимущества продукта

• Концентрическая система зажима из нержавеющей стали с множеством точек контакта расширяет диапазон фасовки и предотвращает деформацию трубы; губки из нержавейки защищают от загрязнений.
• Уникальное вращающееся колесо обеспечивает плавную прокрутку, увеличивает срок службы твердосплавных вставок и улучшает качество фаски.
• Опционально доступна система автоматического вращения и зажима для повышения повторяемости и производительности.
• Твердосплавные вставки обеспечивают более высокую скорость резания и длительный срок службы по сравнению с HSS; стандартные профили: V (30° / 37,5° / 45°) и J (10°).
• Пружинный рычаг подачи и система сопровождения задействуют пилу для обеспечения постоянной глубины фаски, повышая безопасность и удобство эксплуатации.
• Модели GA совместимы с опорными столами для длинных труб и комплектами конверсии для выполнения резки, фаски и сварки на одном каркасе.

Технические характеристики
Описание: GA222
Номер детали: GA222-M1 / GA222-M2
Диапазон диаметров: 2,35 – 8,625" / 55 – 228 мм
Возможность фаски по толщине стенки*: До 0,3" / 8 мм
Скорость вращения фрезерной головки: 2050 – 7300 об/мин
Мощность электродвигателя: 1700 Вт
Напряжение: 110 или 220 В
Частота: 50 / 60 Гц
Макс. акустическая энергия: 99 dB
Уровень вибрации: < 2.5 m/s2
Масса единицы: 57 kg / 126 lbs
Габариты машины (Ш x Г x В): 548 x 594 x 304 mm (21.57 x 23.38 x 11.96")
Габариты упаковки: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
Вес в упаковке: 64 kg / 141 lbs
*Зависит от типа вставок и материала трубы

Характеристики / спецификации

• Модель: GA222
• Диапазон Ø трубы: 2,35 – 8,625" (55 – 228 мм)
• Макс. глубина фаски (толщина стенки): до 0.3" (8 мм)
• Скорость шпинделя: 2050 – 7300 об/мин
• Мощность двигателя: 1700 W
• Напряжение: 110 / 220 V
• Частота: 50 / 60 Hz
• Макс. акустическая энергия: 99 dB
• Уровень вибрации: < 2.5 m/s2
• Вес: 57 kg (126 lbs)
• Габариты: 548 x 594 x 304 mm
• Габариты упаковки: 950 x 550 x 850 mm
• Вес в упаковке: 64 kg (141 lbs)
• Стандартные вставки: твердосплавные, V (30° / 37,5° / 45°) и J (10°)
• Патентованный процесс без смазки
• Совместимость с комплектами конверсии для резки и сварки; опция автоматического вращения/зажима
