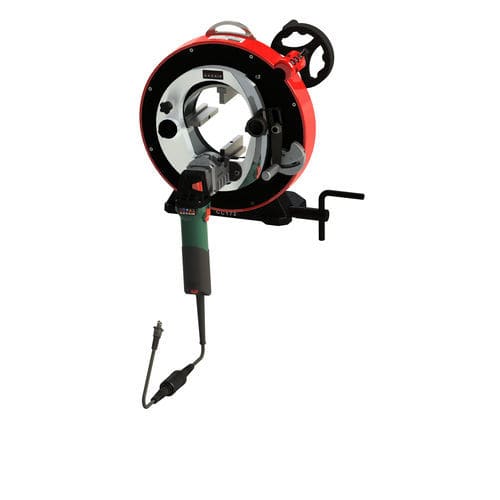

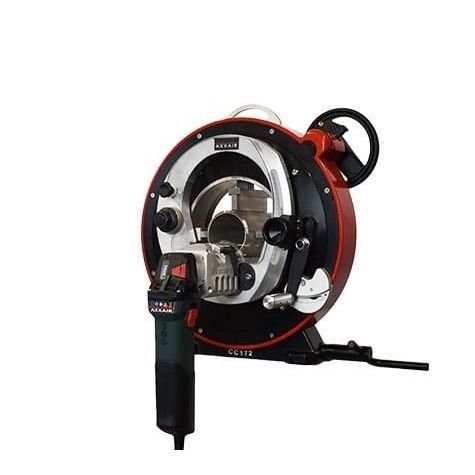

Электрический кромкострогальный станок GA172

переноснойорбитальныйдля труб

Обзор продукта
Орбитальный фасовочный станок GA172 предназначен для точной и эффективной подготовки труб к сварке. Диапазон наружных диаметров: 1,3 – 6,625" / 33 – 173 мм. Высокоскоростные фрезерные головки с твердосплавными вставками удаляют материал до 10× быстрее, чем HSS-вставки, обеспечивая гладкие и точные фаски. Запатентованный процесс без смазки исключает необходимость очистки труб перед сваркой, сокращая время цикла и повышая производительность. Рама GA совместима с орбитальными резальными станками AXXAIR CC и позволяет преобразовать оборудование в резательный или сварочный станок с помощью комплекта для переоборудования.

Ключевые особенности

• Концентрическая зажимная система из нержавеющей стали с множеством точек контакта увеличивает диапазон и качество фаски и предотвращает деформацию трубы; зажимные губки из нержавейки защищают поверхность от загрязнений.
• Специальное вращающееся колесо обеспечивает плавное вращение, продлевая срок службы твердосплавных вставок и улучшая качество фасок.
• Опциональная система автоматического вращения и зажима повышает повторяемость и производительность.
• Твердосплавные пластины высокой скорости обеспечивают до 10× более быструю обработку по сравнению с HSS; доступны V-фаски (30° / 37,5° / 45°) и J-фаска (10°).
• Пружинный рычаг подачи и система отслеживания задействуют пилу для равномерного и малотрудоемкого фаскоснимания, повышая безопасность оператора и срок службы вставок.
• Запатентованный процесс без смазки устраняет необходимость очистки труб перед сваркой.

Технические характеристики

• Описание: GA172
• Номер детали: GA172-M1 / GA172-M2
• Диапазон наружных диаметров: 1,3 – 6,625" / 33 – 173 мм
• Возможность фаскоснимания по толщине стенки*: до 0,3" / 8 мм
• Скорость фрезерной головки: 2050 – 7300 об/мин
• Мощность электродвигателя: 1700 Вт
• Напряжение: 110 или 220 В
• Частота: 50 / 60 Гц
• Макс. акустическое излучение: 99 дБ
• Уровень вибрации: < 2.5 m/s2
• Масса единицы: 49 кг / 108 lb
• Габариты станка (Д×Ш×В): 493 × 566 × 304 мм / 19.40 × 22.28 × 11.96"
• Габариты упаковки: 630 × 450 × 720 мм / 24.80 × 17.72 × 28.35"
• Вес в упаковке: 54 кг / 119 lb
• *В зависимости от типа вставок и материала трубы
