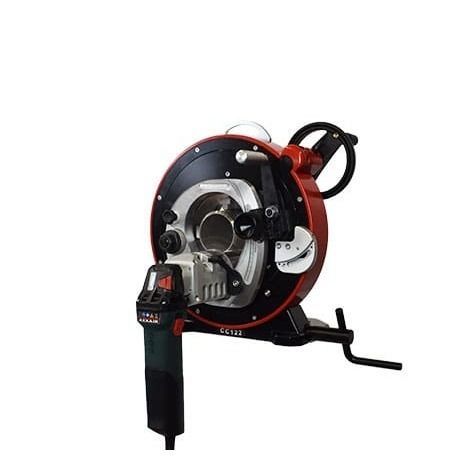

Электрический кромкострогальный станок GA122 series

переноснойорбитальныйдля подготовки сварных швов

Обзор
Орбитальный фасочный станок GA122 предназначен для точной и эффективной подготовки труб к сварке. Диапазон наружных диаметров: 0.625 - 4.5 in / 15 - 119 mm. Высокоскоростные фрезерные головки с твердосплавными вставками удаляют материал значительно быстрее, чем традиционные HSS-вставки. Запатентованный процесс без применения смазки исключает необходимость очистки труб перед сваркой. Серия GA использует ту же раму, что и орбитальные резательные станки AXXAIR CC, и может быть переоборудована в резательный или сварочный агрегат с помощью наборов конверсии, обеспечивая универсальное решение для подготовки труб.

Ключевые характеристики

• Диапазон диаметров: 0.625 - 4.5 in / 15 - 119 mm.
• Высокоскоростные фрезерные головки с твердосплавными вставками для быстрого съёма материала и точных фасок.
• Патентованный процесс без смазки — очистка труб перед сваркой не требуется.
• Та же рама, что и у AXXAIR CC; возможность конверсии в резательный или сварочный станок с помощью наборов.
• Концентрическая зажимная система из нержавеющей стали с множеством точек контакта для расширения диапазона фасовки и предотвращения деформации труб.
• Опциональная система автоматического вращения и зажима для повышения повторяемости и производительности.

Преимущества продукта

• Концентрический зажим из нержавеющей стали с множеством точек контакта повышает качество фаски и предотвращает деформацию; губки из нержавеющей стали защищают от загрязнений.
• Уникальное вращающееся колесо обеспечивает плавное вращение, продлевая срок службы твердосплавных вставок и улучшая качество фаски.
• Опциональная автоматизация вращения и зажима повышает повторяемость и производительность при серийной обработке.
• Твердосплавные вставки обеспечивают более высокую и быструю производительность по сравнению с HSS; стандартные типы фасок: V (30° / 37.5° / 45°) и J (10°).
• Пружинный рычаг подачи и система слежения обеспечивают равномерное вовлечение диска, продлевают срок службы режущих элементов и повышают безопасность и удобство эксплуатации.
• Модели могут комплектоваться опорными столами для длинных труб и комплектами конверсии для резки, фасовки и сварки.

Технические характеристики

• Модель: GA122
• Номер детали: GA122-M1 / GA122-M2
• Диапазон диаметров: 0.625 - 4.5 in / 15 - 119 mm
• Возможности фасовки (толщина): до 0.3 in / 8 mm
• Скорость вращения фрезерной головки: 2050 - 7300 об/мин
• Мощность электродвигателя: 1700 W
• Напряжение: 110 или 220 V
• Частота: 50 / 60 Hz
• Макс. акустическое излучение: 99 dB
• Уровень вибрации: < 2.5 m/s2
• Вес единицы: 42 kg / 93 lb
• Габариты машины: 443 x 541 x 304 mm
• Габариты упаковки: 630 x 450 x 720 mm
• Упакованный вес: 48 kg / 106 lb
• * в зависимости от типа вставок и материала трубы
