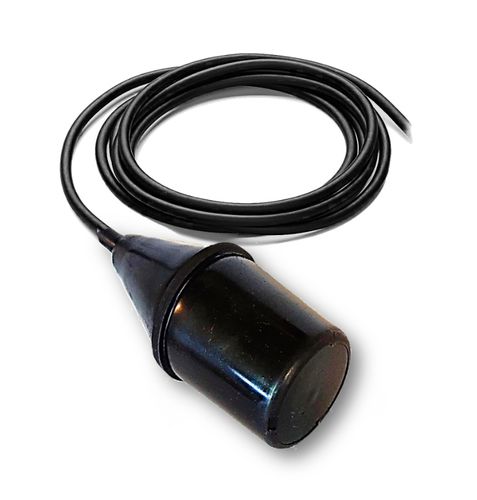

Сигнализатор уровня путем наклона SOLIBA EX GP

с поплавкомдля твердых телдля защиты от разливов

Общее описание
SOLIBA EX GP — это механический наклонный уровнемер с сертификатом ATEX, предназначенный для обнаружения верхнего уровня сыпучих материалов (зерно, порошки, гранулы) в силосах, бункерах и емкостях, расположенных в взрывоопасных зонах (газовые зоны 0,1,2 и пылевые зоны 20,21,22). Обеспечивает выделенный сигнал остановки/тревоги при наполнении.

Принцип работы
При вертикальном подвесе на заданной высоте прибор в нормальном состоянии находится в вертикальном положении. Когда материал достигает поплавка, поплавок наклоняется и замыкает электрический контакт, посылая сигнал остановки или управления на систему автоматики (например, остановка заполнения, сигнал тревоги). SOLIBA EX GP срабатывает только при достижении верхнего уровня.

Ключевые характеристики

• Сертификация ATEX для газовых и пылевых взрывоопасных сред (II 1 GD Ex ia IIC T6).
• Механический наклон обеспечивает дискретный контакт верхнего уровня без постоянных электронных измерений.
• Биконическая/цилиндрическая форма предотвращает проваливание в материал и обеспечивает повторяемое срабатывание.
• Прочные материалы (сополимер полипропилена и опциональное двойное покрытие Hypalon) для стойкости к истиранию и ударам.
• Совместим как дополнительное устройство с другими технологиями уровня (вращающиеся лопатки, вибрационные вилки, емкостные датчики, ультразвук, радар).

Рекомендуемые аксессуары

• FIX-CAB: элемент крепления для регулировки высоты детектора на кабеле.
• Регулируемый груз / фиксированный груз: стабилизирует детектор и позволяет настроить точку срабатывания.
• Реле безопасности (например, AT-DR07, D5030D): реле контроля уровня / реле для искробезопасных цепей TBV.

Электрические характеристики (фрагмент)
Сертификация ATEX: II 1 GD Ex ia IIC T6.
Питание: 24 VAC/VDC (см. таблицу производителя для диапазонов и минимальных токов).
Примеры коммутационных характеристик: до 10 (4) A в зависимости от защиты и используемого реле. Справочные значения VAC/VDC и для активных/индуктивных нагрузок в таблице производителя.

Установка и эксплуатация
- Крепление: подвешивать прибор внутри бункера/силоса за оплетку кабеля, FIX-CAB или кронштейн; избегать тугих хомутов, способных повредить оболочку кабеля.
- Расположение: устанавливать со стороны, противоположной вводу продукта, с отступом от стенок для обеспечения свободного наклона.
- Электрическое подключение: распределительная коробка должна находиться снаружи емкости и быть герметичной; соблюдать правила искробезопасного монтажа. Кабель может быть поставлен требуемой длины во избежание соединений.
- Перемещение груза по кабелю изменяет угол и высоту срабатывания; выполнить регулировку при пуско-наладке.

Технические характеристики

• Рабочий угол (наклона): +/- 25°
• Допустимая плотность продукта: 0,70–1,25 kg/dm³
• Максимальное рабочее давление: 3,5 бар
• Максимальная рабочая температура: 85 °C
• Степень защиты: IP68
• Корпус: сополимер полипропилена (опция — двойное покрытие Hypalon)
• Кабель: 3 x 1 mm² неопрен HR HY (стандартные длины: 3, 5, 6, 10, 13, 15, 20, 25, 30 м)
• Масса поплавка без кабеля: ок. 105 г; стандартный груз: 250–350 г (смола); общая масса с кабелем: ок. 495 г (в зависимости от версии)
