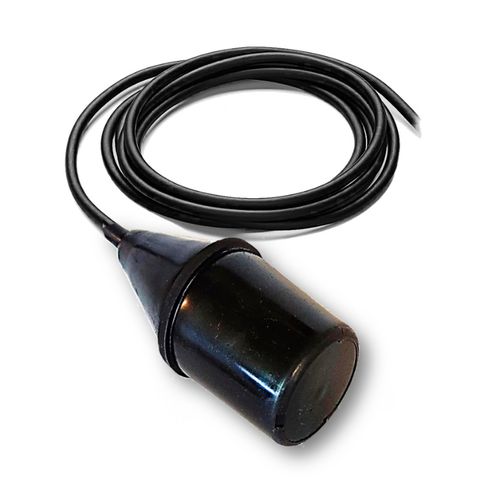

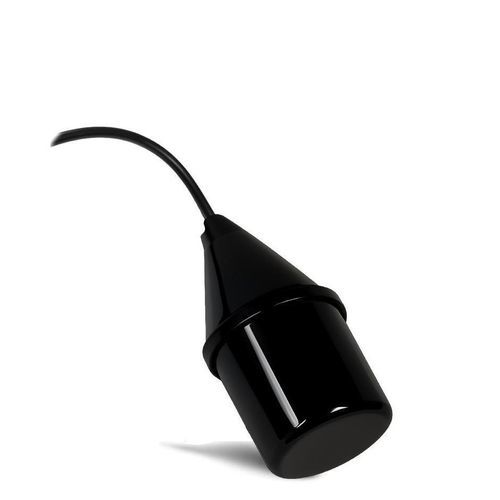

Сигнализатор уровня путем наклона SOLIBA EX P

для твердых телдля опасной зоныдля силоса

Обзор
SOLIBA EX P — наклонный уровневой выключатель с ATEX-сертификацией (II 1 D Ex ia IIC T6), разработанный для обнаружения верхнего уровня сыпучих материалов в силосах, бункерах и ёмкостях в пылевых зонах 20, 21, 22.

Принцип работы
Устанавливается вертикально на подвесе в заданной точке верхнего уровня; при достижении датчика материалом корпус наклоняется. Изменение наклона включает внутренний контакт, который посылает сигнал остановки или управления к автоматике (остановка загрузки, сигнал тревоги). Устройство срабатывает только при достижении верхнего уровня.

Применение и совместимость
Подходит в качестве основного или резервного сигнализатора верхнего уровня на зерно- и сыпучих участках. Может использоваться совместно с другими методами измерения уровня (вращающиеся лопатки, вибрационные вилки, ёмкостные зонды, ультразвук, радар) для повышения безопасности.

Установка и позиционирование
Подвешивать вертикально с противоположной стороны от подачи материала и на расстоянии от стенок силоса, чтобы обеспечить свободный ход при наклоне. Регулировать груз и точку подвеса для задания угла срабатывания и задержки по обнаружению в соответствии с характеристиками материала.

Крепление
Крепление возможно через оболочку кабеля, крепёжную скобу или аксессуар FIX-CAB (рекомендуется для установки и фиксации высоты). Избегайте повреждения кабеля стяжками во избежание капиллярного проникновения.

Электрическое подключение
Предусмотрите герметичную монтажную коробку снаружи ёмкости. Кабель можно удлинить стандартным сигнальным кабелем; заводские длины кабеля исключают соединения, которые могут ухудшить работу.

Конструкция и долговечность
Цилиндрическая форма предотвращает зарывание в продукт. Корпус из сополимера полипропилена с покрытием HR HY (Hypalon) для стойкости к истиранию и ударам. Простая механическая конструкция обеспечивает надёжную работу в абразивной среде.

Рекомендуемые аксессуары

• FIX-CAB (зажим кабеля / крепление)
• AT-DR07 (реле контроля уровня с сигналом тревоги)
• D5030D (предохранительное реле для ATEX-приложений)
• Регулируемый груз (для установки точки срабатывания)

Технические характеристики

• Угол срабатывания: +/- 10°
• Допустимые зоны: пылевые зоны 20, 21, 22
• Сертификация ATEX: II 1 D Ex ia IIC T6
• Питание: 240 VAC / VDC 50/60 Hz
• Разрывной ток: 10 (4) A (защищено плавким предохранителем 1 A)
• Корпус: сополимер полипропилена + HR HY (Hypalon)
• Кабель: 3 x 1 mm² HR HY
• Вес: 495 g
• Габариты: высота 200 mm – Ø 92 mm
• Груз: 350 g смоло́вая загрузка
• Доступные длины кабеля: 3, 5, 6, 10, 13, 15, 20, 25, 30 m
