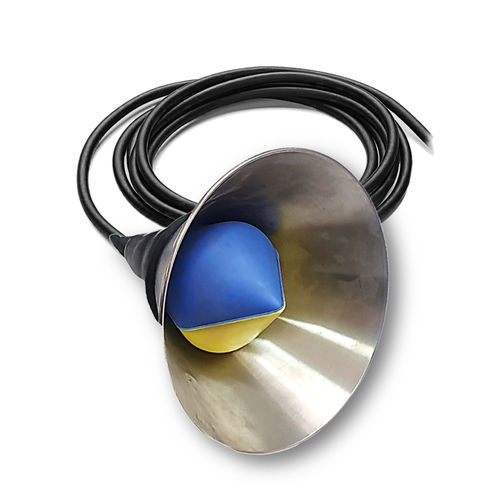

Сигнализатор уровня путем наклона SOLIBA E

с поплавкомдля сыпучих материаловдля производства порошка

Общее описание
SOLIBA E — датчик высокого уровня, предназначенный для не взрывоопасных зон. Воронкообразная версия специально разработана для обнаружения очень лёгких сыпучих материалов: алюминиевый воронок увеличивает площадь контакта с материалом, повышая чувствительность и надежность срабатывания даже для материалов с очень низкой насыпной плотностью. Идеален для тонких, лёгких и слабо сцепляющихся порошков.

Принцип работы
Устанавливается внутри силоса, бункера или ячейки хранения и подвешивается на кабеле. SOLIBA E обнаруживает приход насыпного конуса по наклону (детекция по наклону). Изменение угла наклона замыкает электрический контакт, который посылает сигнал остановки или управления в систему автоматики (остановка заполнения, тревога и т.д.).

Установка и позиционирование
Точка срабатывания может меняться в зависимости от положения груза и точки крепления. Груз настраивается по кабелю для регулировки угла переключения. Стандартный кабель — 3‑проводный 1 mm² (неопрен или HR HY); доступны серийные длины кабеля (например: 3, 5, 6, 10, 15, 20 м в зависимости от варианта). Электрическое подключение должно быть герметичным и правильно изолированным; распределительную коробку нельзя устанавливать внутри резервуара.

Версии и опции
Доступна стандартная версия для не взрывоопасных зон и ATEX‑сертифицированная версия (SOLIBA E EX P) для эксплуатации в пыляных взрывоопасных атмосферах. Корпуса и отделки: сополимер полипропилена, пищевая нержавеющая сталь + PP или HR HY для некоторых вариантов.

Преимущества

• Коническая/воронкообразная форма увеличивает площадь контакта и чувствительность обнаружения
• Надежен для очень лёгких и слабо сцепляющихся продуктов
• Простое механическое решение на основе детекции по наклону

Рекомендуемые аксессуары

• FIX-CAB (крепление для кабеля)
• AT-DR07 (реле контроля уровня с сигнализацией)
• D5030D (реле безопасности для низковольтного питания ATEX)
• Регулируемый груз (для установки точки срабатывания)

Характеристики / Технические данные

• Угол срабатывания: +/- 25° (вариант)
• Угол срабатывания: +/- 10° (другой вариант)
• Допустимые плотности продукта: 0,70–1,25 kg/dm³ (ориентировочно, зависит от варианта)
• Допустимое рабочее давление: 3,5 бар
• Максимальная температура: 85 °C (значение для одного варианта)
• Степень защиты: IP68
• Корпуса (примеры): биконический сополимер полипропилена; варианты из пищевой нержавеющей стали + PP или HR HY
• Кабель: 3‑проводный 1 mm², неопрен или HR HY
• Вес поплавка без кабеля: напр. 105 g (компактный вариант); 795 g (большой вариант)
• Груз: 250 g с наполнением из смолы
• Длины кабеля (серия): напр. 3, 5, 6, 10, 15, 20 m (в зависимости от варианта)
• Габариты (пример большого варианта): высота 210 mm - диаметр 200 mm
• Электрические параметры (фрагменты, в зависимости от конфигурации): поддерживает VAC 50/60 Hz и VDC; примеры коммутационных способностей: 250 V омическая 20 A / 250 V индуктивная 8 A; 250 V омическая 1 A / 250 V индуктивная 1 A; 48 V омическая 1.5 A / 48 V индуктивная 0.8 A; 50 V омическая 1.8 A / 50 V индуктивная 1.8 A; 24 V омическая 10 A / 24 V индуктивная 6 A. Для детальной информации по коммутационной способности см. технический паспорт изделия.
