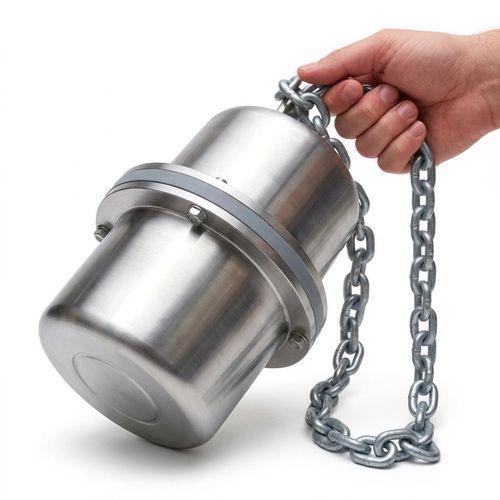

Сигнализатор уровня путем наклона SOLIBA PM

для твердых телдля резервуарадля силоса

Описание
Металлическая защита SOLIBA PM — это защитный кожух из алюминиевого литья, предназначенный для защиты датчика уровня SOLIBA (включая версии SOLIBA EX P с сертификацией ATEX) в средах обработки сыпучих материалов и транспортировки. Кожух предохраняет датчик от прямых механических воздействий крупногабаритных твердых материалов, сохраняя при этом свободу движения, необходимую для надежного срабатывания.

Основные функции
Кожух предотвращает механические повреждения сенсора и позволяет устанавливать датчик в местах, где абразивные или крупные частицы (камни, гравий, гранулы и т.д.) могут ударять датчик. Совместим с SOLIBA стандартными и SOLIBA EX P датчиками для пылевых зон 21 и 22.

Принцип обнаружения
Датчик SOLIBA работает на принципе наклона: при заполнении материал образует откос, который приводит к отклонению датчика. Изменение угла переключает электрический контакт, который передает сигнал остановки или управления в систему автоматизации (остановка заполнения, включение аварийной сигнализации и т.д.).

Установка и крепление
Датчик должен быть подвешен с обеспечением свободного хода. Рекомендуется использовать усиленную цепь, независимую от электрического кабеля, для восприятия механических ударов и предотвращения натяжения кабеля. Положение точки подвеса и балласта позволяет регулировать угол срабатывания (чем больше расстояние между балластом и датчиком, тем больше угол срабатывания). Обеспечьте достаточный зазор от стенок для свободного перемещения.

Типичные области применения

• Ленточные конвейеры
• Бункеры и силосы
• Емкости и накопители
• Детекция верхнего уровня для абразивных сыпучих материалов (камни, гравий, гранулы и др.)

Технические характеристики / спецификации

• Коммерческая модель: SOLIBA PM
• Материал корпуса: алюминиевое литье (металлическая защитная корзина)
• Рабочий угол: +/- 25°
• Допустимая плотность сыпучего материала: 0,70–1,25 kg/dm³
• Максимальное рабочее давление: 3,5 бар
• Максимальная температура: 85 °C
• Степень защиты: IP68
• Биконический корпус: сополимер полипропилена
• Кабель: 3 жилы 1 mm², неопринен (HR HY)
• Вес поплавка без кабеля: 105 г
• Груз: 250 г, смола наполненная (регулируемый)
• Общий вес (корзина + датчик): прибл. 2495 г
• Габариты: Высота 280 мм — Диаметр 170 мм
• Длины кабеля (стандарт): 3, 5, 6, 10, 20 м (возможны другие длины)
• Электрические примеры (в зависимости от конфигурации): VAC 250 V — активная 20 A / индуктивная 8 A; VDC 48 V — активная 1.5 A / индуктивная 0.8 A; VDC 24 V — активная 10 A / индуктивная 6 A.
