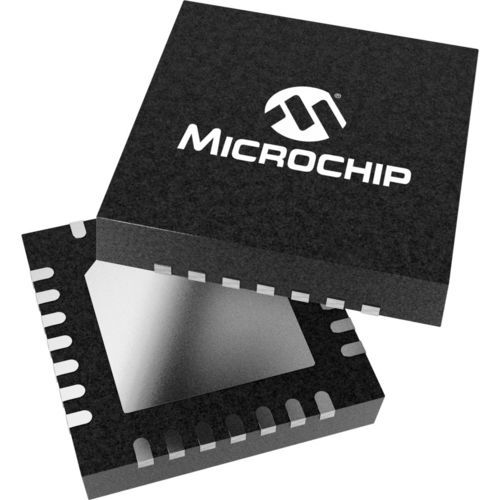

Microchip RE46C400 - это маломощный аналоговый фронт-энд (AFE) дымового извещателя, предназначенный для применения в панельных системах. AFE обеспечивает все необходимые аналоговые, интерфейсные функции и функции регулирования питания для многокритериального дымового извещателя на базе микроконтроллера (MCU). RE46C400 соответствует требованиям стандарта UL 268 7th Edition и может быть легко адаптирован к постоянно меняющейся нормативной базе благодаря программируемой конструкции и богатому набору функций. Он включает интегрирующий усилитель для определения тока фотодиода, два драйвера с независимой регулировкой для ИК- и синих светодиодных излучателей, детектор CO/Toxic Gas, а также регулятор 3,3 В для питания MCU. Интегрирующий фотоусилитель обеспечивает более низкое энергопотребление по сравнению с традиционной конструкцией трансимпедансного усилителя, что является преимуществом как для панельных, так и для батарейных приложений.
Особенности продукта
4.работа от 9 до 12 В
Низкий ток покоя
3.регулятор 3 В
Двойные светодиодные драйверы с независимым управлением
Программируемый ток до 200 мА
Интегрирующий операционный усилитель с программируемым коэффициентом усиления и эффективным трансимпедансом > 20 MΩ при 100 мкс
Внутренний операционный усилитель для использования с датчиком CO или токсичных газов
Буферизованный внутренний эталон СО
Цепь контроля напряжения (ABUF)
Сторожевой таймер
Управляемый по SPI
Питание от источника тока
---
