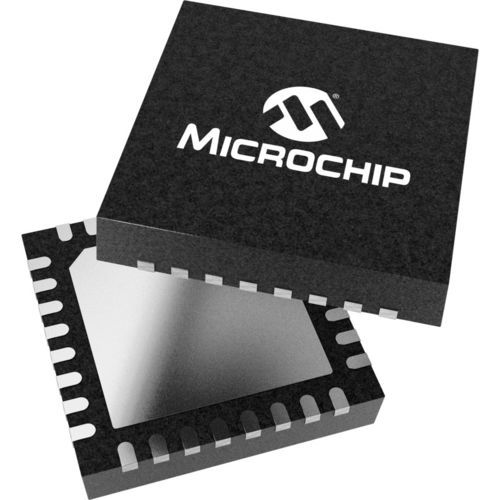

Аналоговый чип RE46C422

Microchip RE46C422 - это маломощный аналоговый фронт-энд (AFE) для дымовых извещателей, предназначенный для работы от батарей. AFE обеспечивает все необходимые аналоговые, интерфейсные функции и функции регулирования питания для многокритериального дымового извещателя на базе микроконтроллера (MCU). Питание может осуществляться от двух батарей типа АА или одной литиевой батареи. RE46C422 имеет двухвходовой интегрирующий фотоусилитель для взаимодействия с фотоэлектрической дымовой камерой, два программируемых драйвера светодиодов с независимым управлением, аналоговую буферную схему (ABUF) для контроля системных напряжений, четырехклеммный монитор СО и регулятор 3,3 В. RE46C422 соответствует спецификациям UL 217 9th Ed и UL 268 7th Ed и может быть легко адаптирован к новым изданиям благодаря программируемой конструкции и богатому набору функций. Для схем, в которых не требуются два интегрирующих фотоусилителя, см. модель RE46C420. Для конструкций, в которых не требуется мониторинг СО, см. модель RE46C421. Особенности продукта Низкий ток покоя Работа от двух батарей типа АА, одной литиевой батареи или батареи 9 В повышающий преобразователь на 4, 8, 10, 11, 17 В 3.регулятор 3 В Пьезоэлектрический рупорный драйвер Двойные светодиодные драйверы с независимым управлением и программируемым током до 200 мА Интегрирующий операционный усилитель с двумя входами с программируемым коэффициентом усиления и эффективным трансимпедансом > 20 M при 100 мкс Контроль содержания СО и токсичных газов Аналоговый буфер для измерения нескольких внутренних напряжений (ABUF) Разъем для подключения сигнализации Управляемый по SPI
