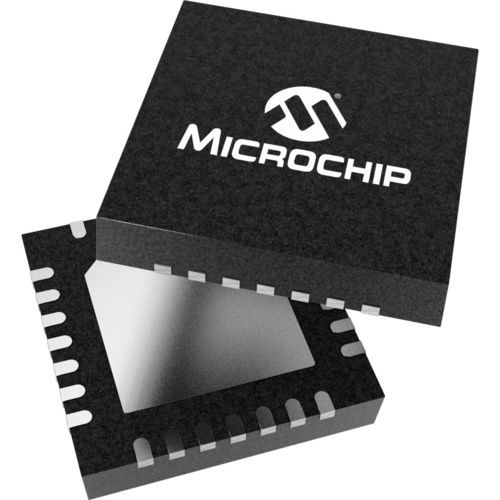

Чип датчик дыма RE46C421

аналоговый

Microchip RE46C421 - это маломощный аналоговый фронт-энд (AFE) для дымовых извещателей, предназначенный для работы от батарей. AFE обеспечивает все необходимые аналоговые, интерфейсные функции и функции регулирования питания для многокритериального дымового извещателя на базе микроконтроллера (MCU). Питание может осуществляться от двух батарей типа АА или одной литиевой батареи. RE46C421 имеет двухвходовой интегрирующий фотоусилитель для взаимодействия с фотоэлектрической дымовой камерой, два программируемых драйвера светодиодов с независимым управлением, аналоговую буферную схему (ABUF) для контроля системных напряжений и регулятор 3,3 В. RE46C421 соответствует спецификациям UL 217 9th Ed и UL 268 7th Ed и может быть легко адаптирована к новым изданиям благодаря программируемой конструкции и богатому набору функций. Для конструкций, в которых не требуются два интегрирующих фотоусилителя, см. модель RE46C420, которая вместо этого оснащена четырехклеммным монитором CO. Для проектов, в которых требуется и мониторинг СО, и двойной фотовход, см. модель RE46C422. Особенности изделия Работа от двух батареек типа АА или одной литиевой батареи Низкий ток покоя повышающий преобразователь 4, 8, 10, 11, 17 В 3.регулятор 3 В Пьезоэлектрический рупорный драйвер Двойные светодиодные драйверы с независимым управлением и программируемым током до 200 мА Двухвходовой интегрирующий операционный усилитель с программируемым коэффициентом усиления и эффективным трансимпедансом > 20 M при 100 мкс Аналоговый буфер для измерения нескольких внутренних напряжений (ABUF) Разъем для подключения сигнализации
