SA57 - это недорогая ИС драйвера двигателя с широтно-импульсной модуляцией (ШИМ), рассчитанная на выходной ток до 17 А. Являясь монолитным однокорпусным решением, SA57 обеспечивает высокий уровень интеграции для управления щеточными двигателями постоянного тока, занимая место на рынке между устройствами с меньшим током и более дорогими драйверами, работающими от напряжения 400+. В SA57AHU можно реализовать бесшовный цифровой интерфейс, подключив к нему MCU или DSP. При этом возможно индивидуальное управление выходными ТЭНами как верхней, так и нижней стороны через прямые сигналы от процессора.
Предусмотрен тепловой контроль и контроль короткого замыкания SA57, который формирует сигналы неисправности для принятия соответствующих мер микроконтроллером. Кроме того, ограничение тока по циклу обеспечивает программируемую пользователем аппаратную защиту, не зависящую от микроконтроллера. Выходной ток измеряется по инновационной технологии с малыми потерями.

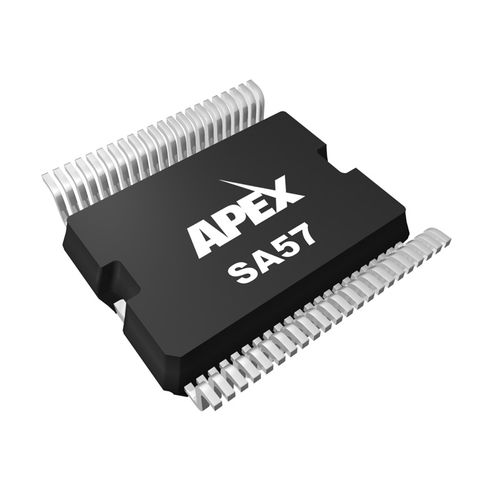

Размещенные в 44-контактном корпусе HSOP со встроенным теплоотводом, SA57 обеспечивают баланс между отличными тепловыми характеристиками и преимуществами низкопрофильного корпуса для поверхностного монтажа.
---
