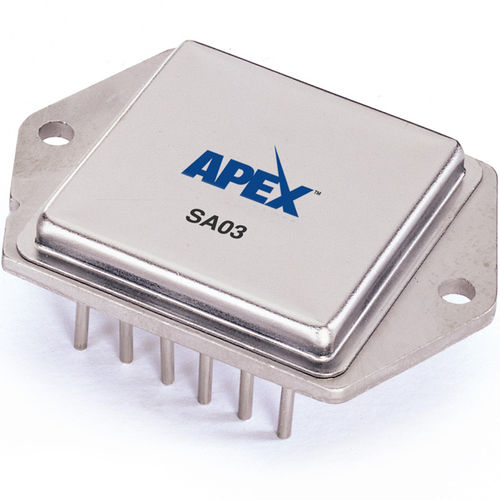

Усилитель гибрид SA03

с модуляцией ширины импульсас частотой коммутации

SA03 - это усилитель на 30 А, 100 В с широтно-импульсной модуляцией (ШИМ), способный выдавать на нагрузку до 3000 Вт. Частота переключения 23 кГц обеспечивается входным каскадом синхронизации, который делит внутренний генератор 45 кГц на два, не требуя при этом внешних компонентов. Внешние генераторы могут быть использованы для снижения частоты переключения или для синхронизации нескольких усилителей. Функции защиты SA03 включают в себя датчики тока, обеспечивающие получение данных об амплитуде и направлении для каждой половины мостовой схемы устройства и позволяющие с помощью входа выключения отключить все четыре драйвера выхода Н-моста. Ограничитель тока высокой стороны и программируемый ограничитель тока низкой стороны защищают усилитель от короткого замыкания на питание или землю в дополнение к короткому замыканию на нагрузку. Выходные МОП-транзисторы H-моста защищены от тепловых перегрузок прямым температурным датчиком матрицы. Этот ШИМ-усилитель представляет собой гибридную конструкцию и размещен в 12-контактном герметичном и изолированном металлическом силовом корпусе, занимающем всего три квадратных дюйма площади на плате.
