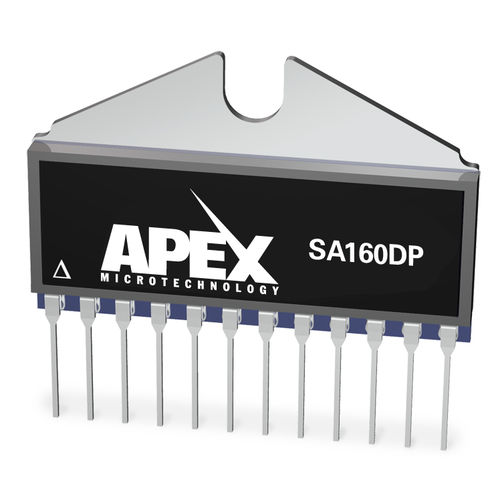

Усилитель сигнала SA160
токадля коммутациикласс D

усилитель сигнала
усилитель сигнала
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
тока, сигнала
Функция
для коммутации
Другие характеристики
сильного тока, программируемый, класс D, с частотой коммутации
Напряжение

80 V

Ток

10 A, 20 A

Мощность

800 W, 1 100 W

Частота

МАКС.: 250 kHz

МИН.: 45 kHz

Описание

SA160DP и SA160DPA - это недорогие полномостовые усилители класса D с Н-мостом, предназначенные для управления двигателями щеточного типа и реактивными нагрузками. Эти полномостовые усилители могут работать от одного источника питания напряжением до 80 В, обеспечивая непрерывный выходной ток до 10 А в стандартной модели SA160DP и до 14 А в модели SA160DPA класса A. Являясь продолжением H-мостового драйвера двигателя Apex Microtechnology SA60, SA160DP/SA160DPA имеют очень низкий RDS(ON), типичное значение которого составляет 140 мОм во всем диапазоне рабочих температур от -40°C до +85°C, что позволяет снизить тепловыделение почти на 50%. Частота коммутации SA160DP/SA160DPA может быть внутренней и программируется до 125 кГц с помощью внешнего интегрирующего конденсатора. Оба устройства могут также управляться внешними сигналами переключения с частотой до 250 кГц. Одновременное управление направленностью и амплитудой может быть достигнуто с помощью внешнего TTL-совместимого ШИМ-сигнала. Мощность, отдаваемая в нагрузку, составляет впечатляющие 800 Вт с выходным КПД 97% для стандартного варианта и до 1,2 кВт для SA160DPA. Размещенные в том же 12-контактном корпусе PowerSIP, что и SA60, SA160DP/SA160DPA являются заменой, совместимой по выводам.

---
