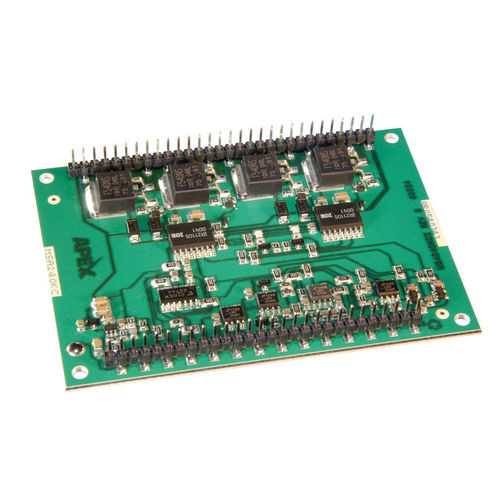

MSA240 - это усилитель с широтно-импульсной модуляцией (ШИМ) на 20 А (30 А PEAK), 100 В, выполненный в виде модуля для поверхностного монтажа на уровне платы с открытой рамкой и представляющий собой экономичное решение для приложений управления двигателями. MSA240 обладает превосходными характеристиками, не уступающими традиционным, более дорогим гибридным компонентам, и может стать отличной заменой в менее жестких условиях эксплуатации.
MSA240 представляет собой полноценный ШИМ-усилитель, включающий в себя генератор, компаратор, усилитель ошибки, компараторы ограничения тока, опорное напряжение 5 В, интеллектуальный контроллер и выходную цепь на МОП-транзисторе с полным мостом. Переменная частота переключения программируется пользователем в диапазоне до 50 кГц. Микросхема MSA240 выполнена на теплопроводящей, но электроизолирующей подложке, которая может быть установлена непосредственно на радиатор.
---
