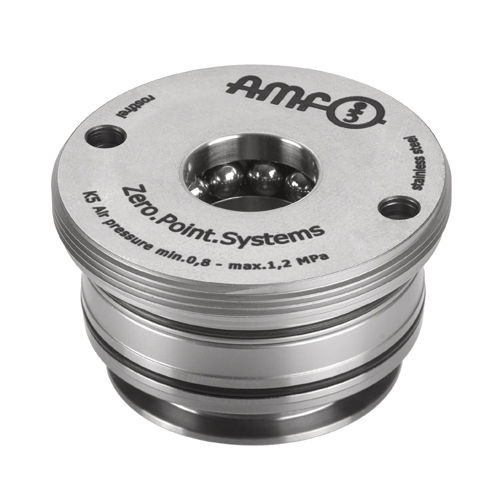

Модульная система зажима с нулевой точкой 6103LA-5

Пневматическая продувка. Рабочее давление открытия: мин. 8 бар - макс. 12 бар Рабочее давление натяжения (турбо): мин. 5 - макс. 6 бар Крышка и поршень закалены. Точность повторения < 0,005 мм. С управлением блокировкой (пневм.), управлением открытием (пневм.) и управлением опорой (пневм.) Центробежная продувка, управление опорой, управление открытием и блокировкой. Система зажима в нулевой точке для автоматизации решений по оптимизированному по времени зажатию при обработке резанием и без резания. Управление блокировкой: Динамическое давление при заблокированном зажимном модуле, пропускная способность при открытом зажимном модуле. Управление открыванием: Динамическое давление при открытом зажимном модуле, проток при заблокированном зажимном модуле. Монтажный зажимной модуль открывается пневматически и фиксируется механически под действием пружины. Для достижения заданных усилий втягивания и запирания его необходимо кратковременно подтянуть пневматически (турбо) (5). Последующее отсоединение напорной линии возможно в любое время (модуль зажимается при нормальном давлении). Контактной поверхностью является верхняя поверхность корпуса. Рекомендуется использовать пневматический усилитель давления no. 6370ZVL. Зажимной модуль имеет пять соединений: 1 = пневм. открытие 3 = пневм. продувка 4 = пневм. Вход управления открытием 5 = пневм. Втягивание 8 = пневм. контроль блокировки, впуск * Соблюдайте инструкции по монтажу. По запросу: - Монтажные чертежи
