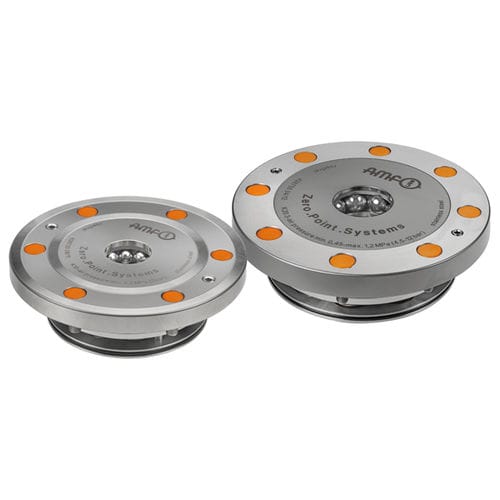

Конструкция:
Центрическая продувка, контроль опоры и контроль блокировки.
Система зажима с нулевой точкой для автоматизации решений для оптимизированного по времени установки зажима при обработке резанием и без резания во всех областях, в том числе в пищевой, фармацевтической и химической промышленности.
Примечание:
Контроль фиксации: Статическое давление при открытом зажимном модуле, проток только при заблокированном зажимном модуле.
Управление опорой с помощью функции продувки: Статическое давление с поддерживаемым сменным поддоном.
Монтажный зажимной модуль открывается пневматически и блокируется механически под действием пружины. Последующее отсоединение напорного трубопровода возможно в любое время (модуль зажимается при нормальном давлении).
Зажимной модуль имеет пять соединений:
1 = пневм. открытие
3 = пневм. продувка
4 = контроль открытия пневмосистемы, впуск
5 = вентиляция
8 = управление пневм. блокировкой, впуск
По запросу:
- Схема установки
- Дополнительные опции автоматизации
---
