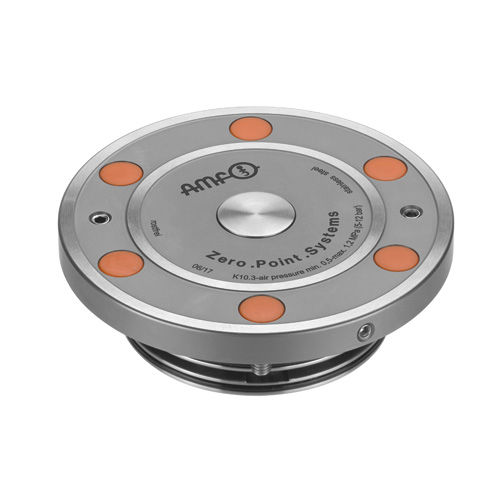

Круглый зажимной цилиндр в нулевой точке 6111LA-10-05

Монтажный зажимной модуль с центральным замком для решений по автоматизации Пневматическое открытие. Пневматическая продувка. Рабочее давление при открывании: мин. 5 бар - макс. 12 бар. Крышка и поршень закалены. Точность повторения < 0,005 мм. С управлением блокировкой (пневм.), управлением открыванием (пневм.) и управлением опорой (пневм.). Система зажима в нулевой точке для автоматизации решений по оптимизации времени установки при обработке резанием и без резания. Примечание: Центральный замок приводится в действие усилием пружины для защиты зажимного модуля. Тяга крепится и устанавливается с помощью винта DIN ISO с потайной головкой M8. Управление блокировкой: Динамическое давление при заблокированном зажимном модуле, пропускная способность при открытом зажимном модуле. Управление открыванием: Динамическое давление при открытом зажимном модуле, проток при заблокированном зажимном модуле. Управление опорой с помощью функции продувки: Динамическое давление с поддерживаемым сменным поддоном. Зажимной модуль открывается пневматически и блокируется механически под действием пружины. Последующее отсоединение напорной линии возможно в любое время (зажимной модуль зажимается при нормальном давлении). Зажимной модуль имеет пять соединений: 1 = пневм. открытие 3 = пневм. продувка 4 = вход управления пневмооткрытием 5 = вентиляция 8 = пневм. управление блокировкой, впуск * Соблюдайте инструкции по установке. По запросу: - Схемы монтажа
