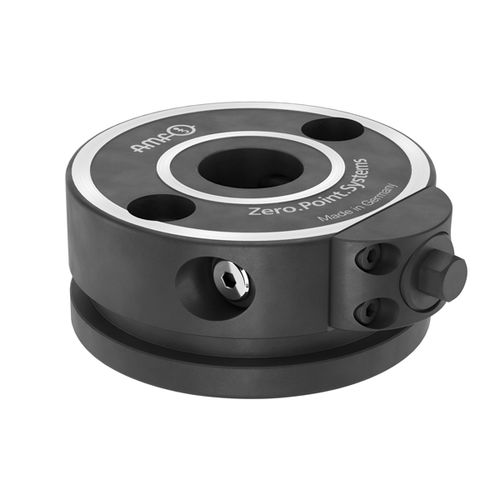

Механическая система зажима с нулевой точкой 6208 series

из стали

Механическая система зажима в нулевой точке с индексирующими пазами, смещенными на 90°, для оптимизированного по времени зажима при обработке резанием и обработке без резания. Особенно подходит для модульной конструкции зажимных решений с помощью системы зажима нулевой точки. Зажимной модуль для механической сборки со смещенными на 90° индексирующими канавками имеет высокие усилия удержания, вставки и закрытия. Зажимной модуль может быть установлен на столе станка и закреплен с помощью механических зажимных элементов на окружной зажимной кромке. На нижней стороне имеется позиционирующее отверстие для маркировочных гильз и сквозное отверстие для крепления с помощью винта M12 с потайной головкой на решетчатых поддонах. Позиционирующее отверстие для зажимного ниппеля K20 также уже выполнено в модуле. С этим механическим зажимным модулем используются зажимные ниппели в исполнении K10 и/или K20. В зависимости от условий применения можно использовать ниппель с нулевой точкой, мечом или заниженным размером. Этот зажимной модуль можно использовать при температуре окружающей среды до макс. 80°C.
