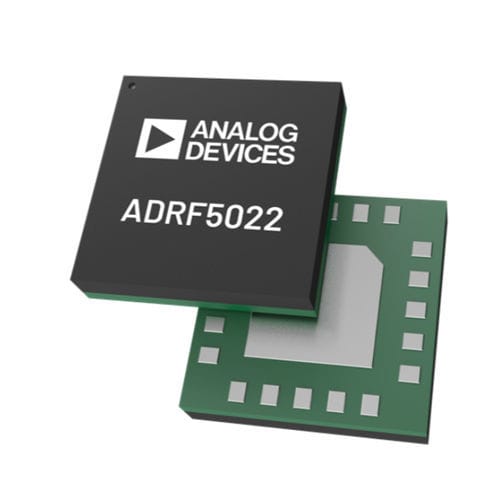

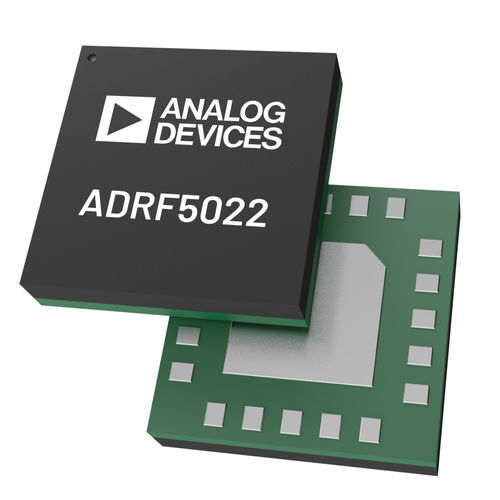

Интегральная схема модема связи ADRF5022

РЧрадаррадиосвязи

ADRF5022 - это безотражательный однополюсный двухпозиционный (SPDT) переключатель, изготовленный по кремниевому техпроцессу. ADRF5022 работает в диапазоне от 100 МГц до 45 ГГц с типичными вносимыми потерями 2,3 дБ и изоляцией 43 дБ. Устройство способно обрабатывать входную РЧ-мощность в 30 дБм для сквозного тракта, 24 дБм для оконечного тракта и 30 дБм для горячего переключения на общем порту РЧ. ADRF5022 требует положительного питания +3,3 В и отрицательного -3,3 В. В устройстве используются комплементарные металлооксидные полупроводники (CMOS)-/низковольтная транзисторно-транзисторная логика (LVTTL)-совместимые элементы управления. ADRF5022 также может работать с одним положительным напряжением питания (VDD), в то время как отрицательное напряжение питания (VSS) подключено к земле. В этом режиме работы сохраняются характеристики малого сигнала, но снижаются характеристики переключения, линейности и мощности. Более подробная информация приведена в таблице 2 в техническом описании. ADRF5022 совместим по выводам с ADRF5023, версией с низкочастотным срезом, которая работает в диапазоне от 9 кГц до 45 ГГц. ADRF5022 поставляется в 20-контактном корпусе LGA размером 3,0 мм × 3,0 мм, соответствующем требованиям RoHS, и может работать при температурах от -40°C до +105°C. ПРИМЕНЕНИЯ Испытания и контрольно-измерительные приборы Инфраструктура сотовой связи: миллиметровые волны 5G Промышленные сканеры Характеристики Сверхширокополосный диапазон частот: 100 МГц - 45 ГГц Неотражающая конструкция Низкие вносимые потери 1.2 дБ типичные до 18 ГГц 1.9 дБ типичных до 40 ГГц 2.3 дБ типично до 45 ГГц Высокая изоляция: 43 дБ типично до 45 ГГц Высокая линейность входного сигнала 0.подавление мощности на 1 дБ (P0.1dB): 31 дБм Перехват третьего порядка (IP3): 55 дБм Высокая мощность при TCASE = 85°C
