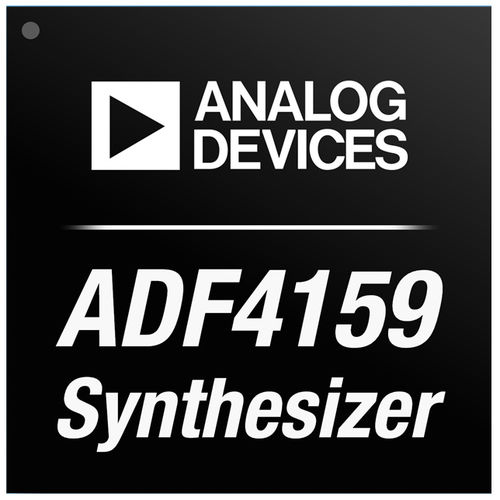

Синтезатор PLL ADF4159

частоты

ADF4159 - это синтезатор частоты с дробно-десятичной частотой 13 ГГц с возможностью модуляции и генерации как быстрых, так и медленных форм сигнала. В микросхеме используется 25-разрядный фиксированный модуль, что обеспечивает субгерцовое разрешение по частоте. ADF4159 состоит из малошумящего цифрового фазового частотного детектора (ФЧД), прецизионного зарядового насоса и программируемого опорного делителя. Дробный интерполятор на основе Σ-Δ позволяет программировать дробно-десятичное деление. Регистры INT и FRAC определяют общий делитель N как N = INT + (FRAC/225). Микросхема ADF4159 может быть использована для реализации модуляции с частотным сдвигом (FSK) и фазовым сдвигом (PSK). Также доступны режимы частотной развертки, позволяющие генерировать различные формы сигналов в частотной области, например, пилообразные и треугольные. Частотная развертка может выполняться автоматически или вручную по внешнему импульсу. В ADF4159 реализована схема уменьшения проскальзывания цикла, что позволяет увеличить время блокировки без необходимости модификации петлевого фильтра. Управление всеми регистрами микросхемы осуществляется через простой 3-проводной интерфейс. ADF4159 работает от аналогового источника питания в диапазоне от 2,7 до 3,45 В и от цифрового источника питания в диапазоне от 1,62 до 1,98 В. Если устройство не используется, оно может быть отключено от питания. Приложения Инфраструктура связи Тестовое оборудование связи Приборы Радиолокаторы FMCW Полоса частот до 13 ГГц Высокоскоростная и низкоскоростная генерация темпа FMCW 25-разрядный фиксированный модуль обеспечивает субгерцовое разрешение по частоте Частоты ПФД до 110 МГц Нормированный уровень фазового шума -224 дБс/Гц Функции FSK и PSK Генерация пилообразной, треугольной и параболической формы волны Темп, наложенный на FSK Темп с двумя различными скоростями развертки
