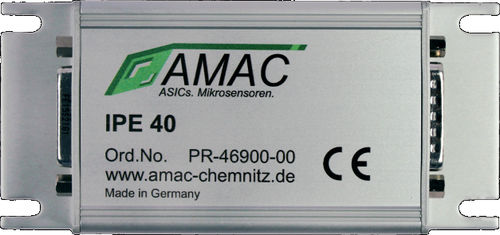

Блок интерполяции (IPE40) используется для повышения разрешения инкрементных систем измерения расстояния и угла с синусоидальными выходными сигналами, сдвинутыми по фазе на 90°. Он подходит для датчиков со стандартизированным интерфейсом напряжения или тока. Регулируемое минимальное краевое расстояние на выходе, а также программируемый аналоговый и цифровой гистерезис позволяют использовать прибор даже при ухудшенных входных сигналах.
- Входные сигналы -
Синус / косинус / опорный сигнал
Дифференциальный / односторонний
Регулируемый коэффициент усиления 1Vpp / 660mVpp / 530mVpp / 80mVpp
Максимум 1,2 МГц для скорости интерполяции ≤ 20
Максимум 750 кГц для скорости интерполяции = 32
Максимум 600 кГц для скорости интерполяции = 40
- Скорость интерполяции
40 / 32 / 20 / 16 / 8 / 4 Грани на период синусоиды
- Обработка нулевого сигнала -
Регулируемая ширина опорного сигнала на выходе
- Подавление помех -
Регулируемый гистерезис аналоговый
Регулируемый гистерезис цифровой
Регулируемое минимальное разделение фронтов на выходе
---
