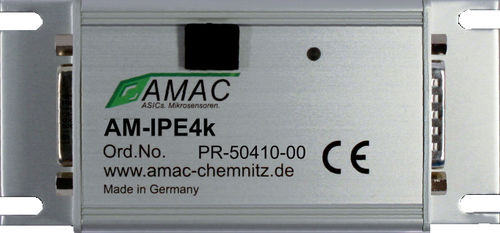

Программируемый блок интерполяции IPE4k предназначен для подключения к инкрементным системам измерения положения и угла с синусоидальными входными сигналами, сдвинутыми по фазе на 90°. Он может работать с большим количеством энкодерных систем, работающих по самым разным принципам измерения. IPE4k реализует деление периодов сигнала до 4096 раз. Блок интерполяции работает как с односторонними, так и с дифференциальными входными сигналами. Конфигурирование может осуществляться через EEPROM или через USB. Также возможно оснащение устройства последовательным интерфейсом и/или активным преобразователем ток/напряжение.
Специфическая для AMAC регулировка усиления и смещения, а также возможность фазовой коррекции внутреннего AM-IP4k гарантируют высокую точность измерений в промышленных условиях.
Устройство может быть подключено к стандартному счетчику или контроллеру через интерфейс RS422. Внутреннее рабочее напряжение составляет 5 В постоянного тока. Такие функции интерполяционной схемы AM-IP4k, как переключаемые аналоговые фильтры или цифровой гистерезис, делают прибор идеальным для использования в системах управления.
Аналоговый вход
Синус / косинус / опорный (индексный) сигнал; дифференциальный или односторонний
Номинальная амплитуда 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp
Максимальная частота входного сигнала до 220 кГц
АБЗ -
90 ° квадратный волновой сигнал (A / B / Z)
Регулируемая ширина индексного сигнала Z между ¼ и 1 периодом A / B
Сигнал ошибки
Сигнал прерывания для микроконтроллера
---
