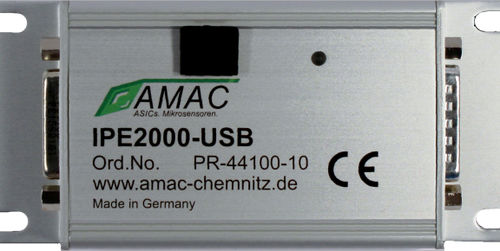

Интерполятор с 3 каналами IPE2000

программируемыйс интерфейсом SPIдля измерительных систем

Программируемый блок интерполяции IPE2000 - USB предназначен для подключения к инкрементным системам измерения положения и угла с синусоидальными входными сигналами, сдвинутыми по фазе на 90°. Он может использоваться с большим количеством энкодерных систем, работающих по самым разным принципам измерения, работать. IPE2000 - USB реализует деление периодов сигнала до 2048 раз. Блок интерполяции работает как с односторонними, так и с дифференциальными входными сигналами. Конфигурирование может осуществляться через EEPROM или через USB. Сайт Возможность оснащения устройства последовательным интерфейсом и/или активным преобразователем ток/напряжение. Специфическая для AMAC регулировка усиления и смещения, а также возможность фазовой коррекции внутреннего GC-IP2000 гарантируют высокую точность измерений в промышленных условиях. Устройство может быть подключено к стандартному счетчику или контроллеру через интерфейс RS422. Внутреннее рабочее напряжение составляет 5 В постоянного тока. Функции интерполяционной схемы GC-IP2000, такие как переключаемые аналоговые фильтры или цифровой гистерезис, делают прибор идеальным для использования в системах управления. - Аналоговый вход Синус / косинус / опорный (индексный) сигнал; дифференциальный или односторонний Номинальная амплитуда 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp Максимальная частота входного сигнала 260 кГц для всех разрешений Опционально: активный преобразователь ток / напряжение для использования энкодеров с токовым интерфейсом -Скорость интерполяции - 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100 Выходные сигналы 30-битное значение счетчика через USB, последовательный интерфейс (SPI) опционально Скорость передачи данных до 500 000 считываний в секунду 90 ° прямоугольные последовательности (A / B / Z)
