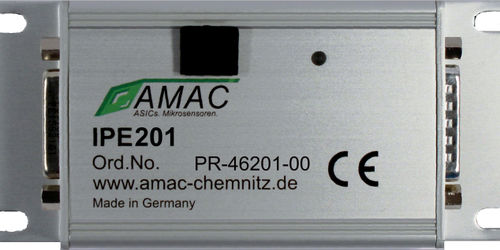

Интерполятор с 3 каналами IPE201

программируемыйс интерфейсом ABZс интерфейсом BiSS

Программируемый блок интерполяции IPE201 предназначен для подключения к инкрементным системам измерения положения и угла с синусоидальными входными сигналами, сдвинутыми по фазе на 90°. Он может работать с большим количеством энкодерных систем, работающих по самым разным принципам измерения. IPE201 делит периоды сигнала до 256 раз. Блок интерполяции работает как с односторонними, так и с дифференциальными входными сигналами. Конфигурирование осуществляется либо через USB, либо через интерфейс SSI / BiSS, либо через внутреннюю память EEPROM GC-IP201B. Также возможно оснащение устройства интерфейсом SPI (система 3,3 В или 5 В). Специфический для AMAC контроль усиления и смещения, а также возможность фазовой коррекции внутреннего GC-IP201B обеспечивают высокую точность измерений в промышленных условиях. Устройство может быть подключено к стандартному счетчику или контроллеру (статус поставки) через интерфейс RS422. В качестве альтернативы можно перенастроить IPE201 через USB и подключить его к ведущему устройству SSI / BiSS. Рабочее напряжение составляет 5 В постоянного тока. Функции схемы интерполяции GC-IP201B, такие как переключаемые аналоговые фильтры или цифровой гистерезис, делают устройство идеальным для использования в системах управления.
