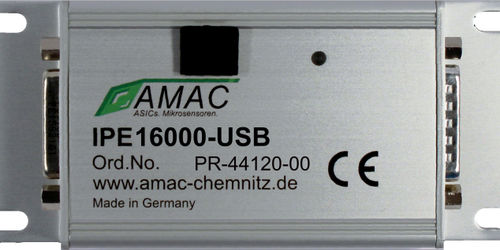

Программируемый блок интерполяции IPE16000 - USB предназначен для подключения к инкрементным системам измерения положения и угла с синусоидальными входными сигналами, сдвинутыми по фазе на 90°. Он может использоваться с большим количеством энкодерных систем, работающих по самым разным принципам измерения,
работать. IPE16000 - USB реализует деление периодов сигнала до 16384 раз. Блок интерполяции работает как с дифференциальными, так и с односторонними входными сигналами. Конфигурация может быть выполнена через EEPROM или через USB.
Внутренний модуль AIP непрерывно корректирует входные сигналы во время работы и позволяет умножать скорректированные сигналы в 32 раза. AMAC-специфическое управление усилением и смещением и возможность фазовой коррекции внутреннего GC - IP2000 гарантируют высокую точность измерений в промышленных условиях.
Прибор может быть подключен к стандартному счетчику или контроллеру через интерфейс RS422. Внутреннее рабочее напряжение составляет 5 В постоянного тока.
Функции интерполяционной схемы GC - IP2000, такие как переключаемые аналоговые фильтры или цифровой гистерезис, делают прибор идеальным для использования в системах управления.
Аналоговый вход
Синус / косинус / опорный (индексный) сигнал; дифференциальный или односторонний
Максимальная входная частота 15 кГц для всех разрешений
Автоматически регулируемый коэффициент усиления (0,1 Vpp - 4 Vpp)
Скорость интерполяции - (1...8) x 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100
Выходные сигналы - 30-битное значение счетчика через USB, последовательный интерфейс (SPI) опционально
Частота смены фронтов (A / B / Z) максимум 24 МГц
90 ° прямоугольные последовательности (A / B / Z)
Сигнал ошибки
Вспомогательные сигналы для настройки датчика
Интерфейс RS422
5V
---
