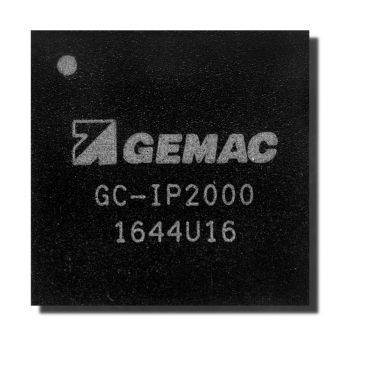

Программируемый чип GC-IP2000

аналоговыйдля интерполяциис синусоидальными выходами

Схема интерполяции GC-IP2000 служит для повышения разрешения инкрементных систем измерения положения и угла с синусоидальными выходными сигналами, смещенными на 90°. ИС делит период сигнала до 2048 раз. GC-IP2000 состоит из трех инструментальных усилителей с регулируемыми коэффициентами усиления. Инкрементные датчики с интерфейсом напряжения и измерительные мосты могут быть подключены напрямую. Датчики с интерфейсом тока и фотодиодные решетки адаптируются с помощью простой внешней схемы. ИС может работать как с односторонними, так и с дифференциальными входными сигналами. Шумы сигналов датчиков предотвращаются переключаемым аналоговым фильтром. Кроме того, цифровой гистерезис может подавлять фронтальный шум выходных сигналов на низких входных частотах и в состоянии покоя. Таким образом, в случае кратковременного возмущения входных сигналов последующий интерполяционный счетчик будет работать без ошибок. Входные сигналы подвергаются специфической для AMAC внутренней регулировке усиления и смещения. Амплитуда регулируется в диапазоне от 60 % до 120 % от номинальной амплитуды. Диапазон регулирования смещения двух входных сигналов составляет ±10 % от номинальной амплитуды. Фазовый сдвиг входных сигналов может быть скорректирован статически в диапазоне от -10° до +10° с помощью цифрового потенциометра. Качество сигналов, выдаваемых датчиками, контролируется в ИС. Для этого можно отдельно активировать 9 источников, выдающих сигнал ошибки.
