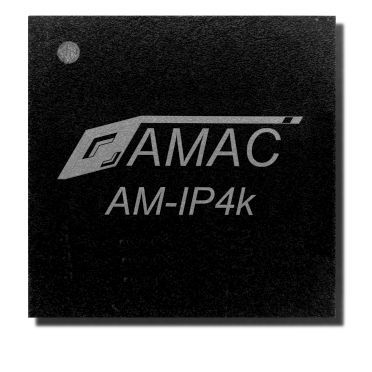

Аналоговый чип AM-IP4k

для интерполяциимногоканальныйс интерфейсом ABZ

Схема интерполяции AM-IP4k служит для повышения разрешения инкрементных систем измерения положения и угла с синусоидальными выходными сигналами. Входные сигналы подвергаются запатентованной компанией AMAC внутренней регулировке усиления и смещения, а период сигнала делится от 4 до 4096 раз. Микросхемы состоят из трех инструментальных усилителей с регулируемыми коэффициентами усиления. Инкрементные энкодеры, имеющие интерфейс напряжения и измерительные мосты до 1Vpp, могут быть подключены напрямую. Датчики с интерфейсом тока и фотодиодные матрицы адаптируются с помощью простой внешней схемы. ИС работает как с односторонними, так и с дифференциальными входными сигналами. Шумы сигналов датчиков предотвращаются переключаемым аналоговым фильтром. Кроме того, цифровой гистерезис может подавлять фронтальный шум выходных сигналов на низких входных частотах и в состоянии покоя. AM-IP4k - первый AMAC-интерполятор с реализованным фильтром подавления джиттера для выходов ABZ. Качество сигналов, выдаваемых датчиками, контролируется в ИС. Для этого можно активировать 9 различных сигналов ошибки, указывающих на тип ошибки. Для вычисления положения в EEPROM ИС может быть помещен набор коэффициентов, специфичных для датчика или шкалы, для коррекции 360 градусов (поворотный энкодер) и коррекции формы сигнала (линейный и поворотный энкодер). Таким образом, гармоники синусоидальных сигналов или неточности измерительной шкалы не приводят к ошибкам в значении положения.
