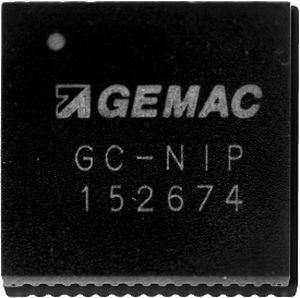

Аналоговый чип GC-NIP

с 2 каналамидля интерполяциис интерфейсом ABZ

Входные сигналы подвергаются внутренней регулировке усиления и смещения, специфичной для AMAC, а период сигнала делится до 8192 раз. Для абсолютного положения двухканальной нониусной системы может быть достигнуто разрешение до 22 бит. Вход и выход GC-NIP рассчитаны на интерфейсы 3,3 В. ИС состоит из шести инструментальных усилителей с регулируемыми коэффициентами усиления. Энкодеры с интерфейсом напряжения или измерительные бриджи могут быть подключены напрямую. Датчики с интерфейсом тока и фотодиодные решетки адаптируются с помощью простой внешней схемы. ИС работает как с односторонними, так и с дифференциальными входными сигналами. Шумы сигналов датчиков предотвращаются переключаемым аналоговым фильтром. Кроме того, цифровой гистерезис может подавлять фронтальный шум выходных сигналов на низких входных частотах и в состоянии покоя. Качество сигналов, выдаваемых датчиками, контролируется в ИС. Для этого можно активировать 9 источников, отдельно выдающих сигнал ошибки. Для расчета абсолютного положения в EEPROM микросхемы может быть помещен набор поправочных коэффициентов, специфичных для датчика или шкалы. Таким образом, гармоники синусоидальных сигналов или неточности измерительной шкалы не приводят к ошибкам в значении абсолютного положения. Определение поправочных коэффициентов осуществляется с помощью простой процедуры калибровки на основе программного обеспечения. Обеспечивая абсолютное положение и инкрементные сигналы квадратной волны (ABZ) параллельно, GC-NIP хорошо подходит для использования в системах обратной связи с двигателем.
