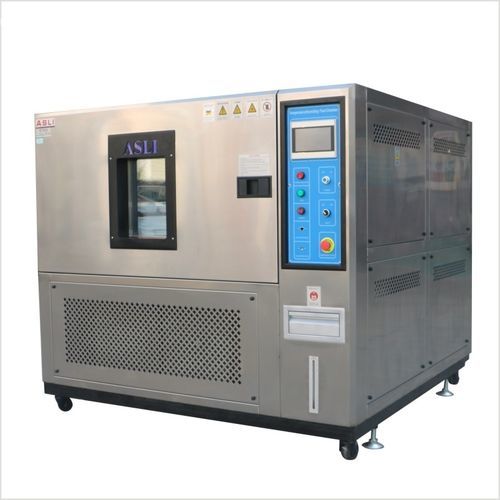

Термостатическая испытательная камера F-TH series

климатическаявлажностидля измерения температуры

Обзор
Камеры для испытаний с быстрым изменением температуры моделируют ускоренные температурные переходы для более быстрых климатических испытаний. Серия F-TH с улучшенным потоком воздуха и увеличенными компрессорами обеспечивает быстрые склоны нагрева/охлаждения для квалификационных испытаний, ускоренного стресс‑скрининга и процедур типа HALT. Доступны линейный и нелинейный режимы управления; контроль влажности — опция.

Название продукта / Модель
Серия F-TH — модели F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800 (суффиксы A~F обозначают настраиваемые уровни опций). Линейная шкала 3–20 °C/min; нелинейные пики до 30 °C/min; опционально управление влажностью.

Сертификаты и гарантия

• CE сертификат
• 12‑месячная гарантия
• Изготовление по заказу
• Удалённая поддержка пожизненно
• Производитель с 1988 года

Сравнение моделей — серия F-TH
Внутренний размер Ш×В×Г (мм) | 500×600×500 (150 л) | 600×750×500 (225 л) | 600×850×800 (408 л) | 1000×1000×800 (800 л)
Внешний размер Ш×В×Г (мм) | 1100×1750×1600 | 1200×1800×1700 | 1250×1900×1900 | 1600×2050×2150
Температурный диапазон | −70 °C до +150 °C (все модели)
Диапазон быстрого изменения | −45 °C до +85 °C (все модели)
Максимальная скорость нарастания | До 20 °C/min линейно; нелинейные пики до 30 °C/min
Разрешение отображения | 0.1 °C / 0.1% R.H.
Однородность распределения | ±2.0 °C / ±3.0% R.H.
Точность управления | ±0.5 °C / ±2.5% R.H.
Примерный вес | 250 кг / 350 кг / 450 кг / 600 кг (в указанном порядке моделей)

Конфигурации

• Линейный режим: 3–20 °C/min с полным линейным управлением — регулируемый постоянный наклон для повторяемых и сопоставимых квалификационных циклов.
• Нелинейный режим: 3–30 °C/min с переменным профилем — более быстрые пики для ускоренного стресс‑скрининга; возможна комбинация с контролем влажности.

Особенности — что обеспечивает система

• Скорость: Практические линейные склоны до 20 °C/min для сокращения времени испытаний при сохранении стабильности профиля.
• Покрытие: Широкий температурный диапазон (−70 °C до +150 °C) с опцией влажности (20%–98% R.H.; 10%–98% или 5%–98% с осушителем).
• Точность и однородность: Точность управления ±0.5 °C; однородность ±2.0 °C.
• Гибкость: Четыре стандартных объёма и уровни опций A~F для конфигурируемых решений.

Встроенные функции

• BTHC управление температурой и влажностью с PID + SSR и автo‑вычислением.
• Программируемое многосегментное циклирование: до 100 программ, 100 сегментов в программе; макс. 999 циклов в программе.
• Память при отключении питания с возможностью возобновления и резервное хранение на 5 лет.
• Импортный ЖК‑дисплей показывает заданное значение, фактическое значение и время; датчик DIN PT‑100Ω.
• Двойная холодильная цепь с импортными компрессорами; варианты воздух/вода.
• Связь RS‑232 / RS‑485 и выход реле таймера; блокировка интерфейса и сигнализация ошибок.

Стандарты

• IEC 62133-2017
• UL 1642
• UN 38.3
• IEC 60068-2-14
• GB/T 2423.22
• IEC 60068-2-38
• MIL-STD-810
• ISO 16750-4

Применение

• Электроника & печатные платы
• Бытовая техника
• Коммуникационное оборудование
• Измерительные приборы
• Автомобильные компоненты
• Батареи & накопители энергии
• Пластмассы & резина
• Металлы & сплавы
• Пищевая & химическая промышленность
• Строительные материалы
• Медицинские устройства
• Авиация & оборона

Технические характеристики

• Серия: F-TH (F-TH-150, F-TH-225, F-TH-408, F-TH-800; суффиксы A~F — настраиваемые опции).
• Внутренние размеры (мм): 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Внешние размеры (мм): 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Температурный диапазон: −70 °C до +150 °C. Быстрое изменение: −45 °C до +85 °C.
• Скорости изменения: Линейно 3–20 °C/min; Нелинейно до 30 °C/min пик.
• Влажность (опц.): 20%–98% R.H.; 10%–98% или 5%–98% с осушителем.
• Разрешение: 0.1 °C / 0.1% R.H.; Однородность: ±2.0 °C / ±3.0% R.H.; Точность: ±0.5 °C / ±2.5% R.H.
• Конструкция: Внутренняя камера SUS 304; наружный кожух из нержавеющей стали или холоднокатаной окрашенной стали.
• Изоляция: Высокоплотная термостойкая пена.
• Охлаждение: Водяное охлаждение или одноступенчатый компрессор; хладагенты R23 / R404A.
• Компрессоры: Импортные варианты Tecumseh / Bitzer.
• Защитные устройства: Выключатель без предохранителя, защита от перегрузки компрессора, защита по высокому/низкому давлению, защита от чрезмерной влажности/перегрева, сигнализация ошибок, предупреждение об отсутствии воды.
• Опции: Внутренняя дверь с технологическим отверстием, очиститель воды, осушитель, регистратор.
• Интерфейсы: RS‑232 / RS‑485; выход таймер‑реле.
• Питание: AC 380 V, 3‑фазное, 5‑проводное, 50/60 Hz.
• Примерный вес: 250 кг / 350 кг / 450 кг / 600 кг.
