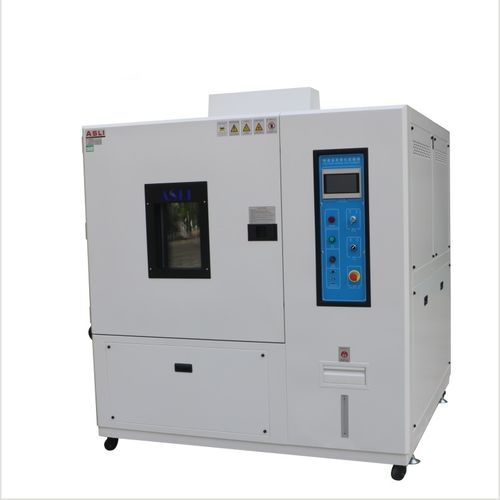

Термостатическая испытательная камера F-TH series

климатическаявлажностидля измерения температуры

Название продукта Камера для испытаний с быстрой скоростью изменения температуры — серия F-TH (F-TH-150 / 225 / 408 / 800) — быстрый линейный набор температуры со скоростью 3–20 °C/мин, опциональный контроль влажности Обзор Камера для испытаний на быстрые перепады температуры с высокими нагрузками, способная подвергать образцы быстрым термическим (и, по желанию, влажностным) нагрузкам. Разработана для достижения высоких скоростей изменения температуры (обычно 5 °C/мин и более; до 20 °C/мин при линейном режиме и до 30 °C/мин при пиковых значениях в нелинейном режиме) в широком диапазоне температур. Приборы и контроллер встроены в дверцу для минимизации занимаемой площади; для удобства управления используется яркий цветной интерактивный сенсорный ЖК-экран. Основные особенности

• Возможность быстрого изменения температуры: до 20 °C/мин при полном линейном управлении; нелинейное управление обеспечивает более высокие пиковые скорости изменения температуры.
• Диапазон температур: от −70 °C до +150 °C.
• Дополнительный контроль влажности: стандартный диапазон 20 %–98 % относительной влажности; более широкие диапазоны 10 %–98 % или 5 %–98 % доступны с осушителем.
• Программируемые многосегментные циклы: до 100 программ, 100 сегментов на программу; до 999 циклов на программу.
• Встроенные системы защиты: защита от перегрузки компрессора, защита от высокого/низкого давления хладагента, защита от избыточной влажности и перегрева, предупреждение о недостатке воды, система предупреждения о неисправностях.

Режимы конфигурации

• Линейный режим — 3–20 °C/мин с полным линейным управлением: постоянная скорость нарастания на протяжении всего цикла; настраиваемая; повторяемая и предпочтительная для стандартов и отчетов по квалификации.
• Нелинейный режим — 3–30 °C/мин с более быстрым пиковым нарастанием: скорость нарастания изменяется в пределах профиля для ускоренного скрининга на нагрузку (например, скрининг типа HALT); можно комбинировать с функцией регулирования влажности.

Встроенные функции / особенности

• Регулирование температуры и влажности BTHC: PID + SSR с функцией автоматического расчета для сбалансированного управления при высокоскоростных наборах скорости.
• Программируемый многосегментный цикл: до 100 программ, каждая до 100 сегментов; максимум 999 циклов на программу.
• Память при отключении питания: возобновление программы после сбоя питания; 5-летнее резервное хранение данных.
• Импортный ЖК-дисплей: одновременно отображает заданное значение, фактическое значение и время.
• Двойной холодильный контур: импортный полностью закрытый компрессор для быстрого охлаждения; конфигурации с воздушным или водяным охлаждением.
• Датчик DIN PT-100 Ом: стандартный промышленный датчик температуры, обеспечивающий долгосрочную стабильность и простоту замены.
• RS-232 / RS-485 + таймер-реле: стандартный интерфейс связи и реле вывода сигнала таймера для автоматизации.
• Блокировка интерфейса и сигнализация: предотвращает несанкционированные изменения; сигнализация о неисправностях в работе или настройках.

Поддерживаемые стандарты

• IEC 62133-2017 (Вторичные элементы и аккумуляторы)
• UL 1642 (Литиевые аккумуляторы)
• UN 38.3 (перевозка литиевых аккумуляторов)
• IEC 60068-2-14 (перепады температуры)
• GB/T 2423.22 (перепады температуры)
• IEC 60068-2-38 (Комбинированные испытания на температуру и влажность)
• MIL-STD-810 (Испытания на воздействие окружающей среды)
• ISO 16750-4 (Автомобильный транспорт — климатические нагрузки)

Области применения

• Электроника и печатные платы
• Электробытовая техника
• Оборудование связи
• Приборы и измерительные устройства
• Автомобильные компоненты
• Аккумуляторы и накопители энергии
• Пластмассы и резина
• Металлы и сплавы
• Пищевая и химическая промышленность
• Строительные материалы
• Медицинское оборудование
• Аэрокосмическая и оборонная промышленность

Таблица технических характеристик — серия F-TH (сравнение четырёх моделей) Параметр | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Внутренние размеры Ш×В×Г (мм) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Внешние размеры Ш×В×Г (мм) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Диапазон температур | от −70 °C до +150 °C (все модели) Диапазон быстрого изменения температуры | от −45 °C до +85 °C (все модели) Максимальная скорость изменения температуры | До 20 °C/мин при полностью линейном регулировании (все модели) Скорость повышения/понижения температуры | Линейное регулирование: 3 ~ 20 °C/мин, регулируемая | Нелинейное регулирование: 3 ~ 30 °C/мин, регулируемая Диапазон влажности (опция) | 20 % ~ 98 % относительной влажности; 10 %–98 % или 5 %–98 % доступны с осушителем Разрешение индикации | 0,1 °C / 0,1 % относительной влажности Равномерность распределения | ± 2,0 °C / ± 3,0 % относительной влажности Точность регулирования | ± 0,5 °C / ± 2,5 % относительной влажности Материалы внутренней и внешней конструкции | Внутренний корпус: нержавеющая сталь SUS 304#; Внешний корпус: нержавеющая сталь или холоднокатаная сталь с лакокрасочным покрытием Изоляционный материал | Термостойкие, высокоплотные изоляционные материалы из пенопласта на основе хлористого формата / этилацетата Система охлаждения | Водяное охлаждение / одноступенчатый компрессор; экологически безопасный хладагент R23 / R404A Компрессор | Французский бренд Tecumseh; немецкий бренд Bizer Защитные устройства | Выключатель без предохранителей; защита компрессора от перегрузки; защита хладагента от высокого/низкого давления; защита от избыточной влажности и перегрева; предохранители; система оповещения о неисправностях; сигнализация нехватки воды Дополнительные аксессуары | Внутренняя дверь с отверстием для управления; очиститель воды; осушитель воздуха; регистратор Связь | RS-232 или RS-485 Питание | Переменный ток 380 В, 3 фазы, 5-проводная схема, 50/60 Гц Вес (прибл.) | F-TH-150: 250 кг | F-TH-225: 350 кг | F-TH-408: 450 кг | F-TH-800: 600 кг Данные измеренных эксплуатационных характеристик Профили температуры и влажности, зарегистрированные на камерах серии F-TH во время испытаний с быстрыми циклами, демонстрируют способность камеры к быстрому изменению параметров и эффективность регулирования влажности. Безопасность / Защита

• Многоуровневая защита: выключатель без предохранителей, защита компрессора от перегрузки, реле высокого/низкого давления хладагента, защита от избыточной влажности, защита от перегрева, система предупреждения о неисправностях, сигнализация нехватки воды, предохранители и электронная сигнализация.

Примечания Суффиксы A–F обозначают настраиваемые уровни опций. Функция регулирования влажности является опциональной и требует использования осушителя для диапазона относительной влажности 5–10 %. Размеры камер по индивидуальному заказу доступны по запросу. Гарантия и сертификаты указаны в документации к продукту (например, сертификат CE; 12-месячная гарантия).
