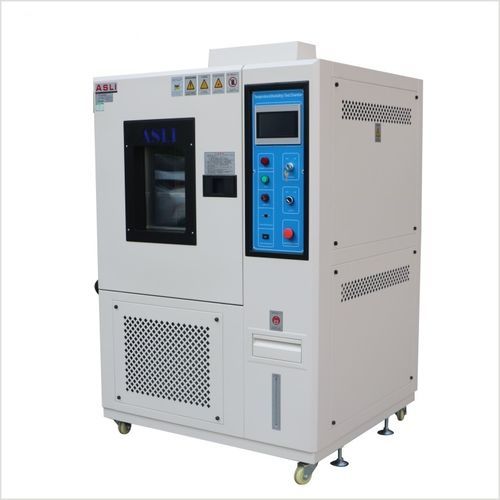

Термостатическая испытательная камера F-TH series

климатическаявлажностидля измерения температуры

Обзор Высокая нагрузка: 5 °C/мин ~ 15 °C/мин. Эта камера с ускоренным изменением температуры (и, по желанию, влажности) позволяет подвергать образец высокой нагрузке при скорости изменения температуры 5 °C/мин и более. Благодаря более мощной холодильной системе в моделях F-TH и F-HL скорость изменения температуры 5 °C/мин и выше достигается в диапазоне от -45 °C до +155 °C (как с загруженным образцом, так и без него). Приборы встроены в дверцу. Блок управления представляет собой интерактивную сенсорную систему с ярким цветным ЖК-дисплеем, обеспечивающую простое управление камерой. Серия продуктов и заголовок Камера для испытаний с быстрым изменением температуры — серия F-TH (модели: F-TH-150 / 225 / 408 / 800). Быстрый линейный набор температуры со скоростью 3–20 °C/мин; доступен опциональный контроль влажности. Модели и основные технические характеристики (таблица) Параметр | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Внутренние размеры Ш×В×Г (мм) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 Внешние размеры Ш×В×Г (мм) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 Диапазон температур | −70 °C ~ +150 °C (все модели) | | | Диапазон быстрого изменения температуры | −45 °C ~ +85 °C (все модели) | | | Максимальная скорость изменения температуры | До 20 °C/мин при полном линейном регулировании (все модели) | | | Скорость повышения/понижения температуры | Линейное регулирование: 3 ~ 20 °C/мин, регулируемая | Нелинейное регулирование: 3 ~ 30 °C/мин, регулируемая Диапазон влажности (опция) | 20 % ~ 98 % относительной влажности — 10 %–98 % или 5 %–98 % доступно с осушителем Разрешение индикации | 0,1 °C / 0,1 % относительной влажности Равномерность распределения | ± 2,0 °C / ± 3,0 % относительной влажности Точность регулирования | ± 0,5 °C / ± 2,5 % относительной влажности Материал внутренней и внешней оболочки | Внутренняя камера: нержавеющая сталь SUS 304; Внешний корпус: нержавеющая сталь или холоднокатаная сталь с лакокрасочным покрытием Изоляционный материал | Термостойкие изоляционные материалы высокой плотности из пенопласта на основе хлористого формата / этилацетата Система охлаждения | Водяное охлаждение / одноступенчатый компрессор; хладагент R23 / R404A Компрессор | Французский бренд Tecumseh; немецкий бренд Bitzer Защитные устройства | Выключатель без предохранителей; защита компрессора от перегрузки; защита хладагента от высокого/низкого давления; защита от избыточной влажности и перегрева; предохранители; система оповещения о неисправностях; сигнализация нехватки воды Дополнительные аксессуары | Внутренняя дверь с отверстием для управления; очиститель воды; осушитель воздуха; регистратор Связь | RS-232 или RS-485 Питание | Переменный ток 380 В, 3 фазы, 5-проводная схема, 50/60 Гц Вес (прибл.) | 250 кг / 350 кг / 450 кг / 600 кг (модели 150 / 225 / 408 / 800 соответственно) Режимы управления и настройка

• Линейный режим: 3–20 °C/мин с полностью линейным управлением — постоянная скорость изменения от начала до конца; настраиваемый и повторяемый для испытаний в соответствии со стандартами.
• Нелинейный режим: 3–30 °C/мин с более быстрым пиковым набором температуры — скорость изменения варьируется по профилю для ускоренного скрининга нагрузок; можно комбинировать с функцией влажности.

Основные характеристики

• Линейный набор температуры до 20 °C/мин (практичное высокоскоростное линейное регулирование).
• Регулирование температуры с опциональным регулированием влажности (20 %–98 % относительной влажности; расширенные диапазоны с осушителем).
• Точность регулирования: ±0,5 °C и регулирование влажности ±2,5 % относительной влажности.
• Встроенный блок регулирования температуры и влажности BTHC с ПИД-регулятором + тиристорным реле (SSR) и функцией автоматического расчета.
• Программируемый многосегментный цикл: до 100 программ × 100 сегментов; до 999 циклов на программу.
• Память на случай отключения питания с многолетним резервированием; импортный ЖК-дисплей, отображающий заданные/фактические значения и время.
• Двойной холодильный контур с импортными полностью герметичными компрессорами для быстрого охлаждения (с воздушным или водяным охлаждением).
• Стандартный датчик DIN PT-100 Ом для стабильного долгосрочного измерения температуры.
• Интерфейсы: RS-232 / RS-485 и выход реле таймера; функции блокировки интерфейса и сигнализации.

Поддерживаемые стандарты

• IEC 62133-2017 (Вторичные элементы и аккумуляторы)
• UL 1642 (Литиевые аккумуляторы)
• UN 38.3 (Перевозка литиевых батарей)
• IEC 60068-2-14 (Изменение температуры)
• GB/T 2423.22 (Изменение температуры)
• IEC 60068-2-38 (Комбинированные испытания на температуру и влажность)
• MIL-STD-810 (Испытания на воздействие окружающей среды)
• ISO 16750-4 (Дорожные транспортные средства — климатические нагрузки)

Области применения

• Электроника и печатные платы
• Электробытовая техника
• Связное оборудование
• Приборы и измерительные устройства
• Автомобильные компоненты
• Испытания аккумуляторов и накопителей энергии
• Пластмассы, резина, металлы и сплавы
• Испытания пищевых и химических материалов
• Испытания на надежность строительных материалов, медицинского оборудования, аэрокосмической и оборонной техники

Технические характеристики / спецификации

• Серия: Серия F-TH (модели F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Внутренний объём: 150 л, 225 л, 408 л, 800 л (прибл.)
• Диапазон быстрого изменения температуры: от −45 °C до +85 °C (режим быстрого изменения)
• Максимальная скорость изменения: до 20 °C/мин (линейное регулирование); нелинейное — до 30 °C/мин (пиковое значение)
• Полный диапазон температур: от −70 °C до +150 °C
• Опциональная влажность: 20 %–98 % относительной влажности (стандарт); 10 %–98 % или 5 %–98 % доступно с осушителем
• Разрешение: 0,1 °C / 0,1 % относительной влажности; Точность регулирования: ±0,5 °C / ±2,5 % относительной влажности
• Материалы: внутренняя часть — нержавеющая сталь SUS 304; внешняя часть — нержавеющая или окрашенная холоднокатаная сталь
• Холодильная система: водяное охлаждение / одноступенчатый компрессор; хладагенты R23 / R404A; импортные компрессоры
• Связь: RS-232 / RS-485; выход реле таймера
• Питание: 380 В переменного тока, 3 фазы, 5-проводная схема, 50/60 Гц
• Приблизительный вес: 250 кг (150), 350 кг (225), 450 кг (408), 600 кг (800)
