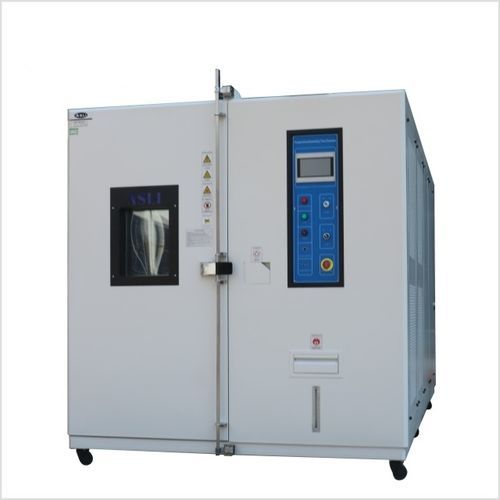

Термостатическая испытательная камера F-TH series

климатическаявлажностидля измерения температуры

Обзор
Камеры испытаний с быстрыми изменениями температуры моделируют стремительные температурные переходы для ускорения термостойких тестов и раннего обнаружения дефектов. Серия F-TH спроектирована с улучшенным воздушным потоком и более мощными компрессорами, обеспечивает контролируемые скорости изменения до 20 °C/мин (линейный режим) и пики до 30 °C/мин (нелинейный режим). Доступны версии reach-in и большие конфигурации, опционально с контролем влажности и нагревательной нагрузкой 3 кВт.

Линейка продуктов и модели
Серия F-TH — модели: F-TH-150, F-TH-225, F-TH-408, F-TH-800 (опции A~F настраиваемы). Внутренние объемы: 150 л, 225 л, 408 л, 800 л.

Краткое описание
Камера быстрого изменения температуры (серия F-TH). Поддерживает быстрые линейные и нелинейные траектории, опцию влажности, сертификацию CE и 12-месячную гарантию. Изготавливается под заказ в соответствии с требованиями испытаний.

Режимы управления

• Линейный режим: 3–20 °C/мин с полным линейным PID-контролем для постоянного наклона, воспроизводимых профилей и соответствия стандартам.
• Нелинейный режим: 3–30 °C/мин пик с переменным профилем изменения для ускоренного стресс-скрининга (например, HALT); функция влажности может комбинироваться.

Особенности и преимущества

• Скорость: линейные траектории до 20 °C/мин для сокращения времени длительных испытаний при сохранении профиля.
• Охват: температурный диапазон с опциональным контролем влажности (20%–98% O.В.; расширение до 10% или 5% с осушителем).
• Точность: точность управления ±0,5 °C / ±2,5% O.В.; разрешение индикации 0,1 °C / 0,1% O.В.
• Гибкость: четыре стандартных внутренниx объема и настраиваемые уровни опций (A~F).
• Нагревательная нагрузка: 3 кВт (стандартная конфигурация).

Встроенные / ключевые функции

• BTHC управление температурой и влажностью с PID + SSR и авто-расчетом.
• Программируемый многосегментный цикл: до 100 программ, по 100 сегментов каждая; до 999 циклов в программе.
• Память при отключении питания с резервным хранением 5 лет и автоматическим возобновлением программы после восстановления питания.
• Импортированный LCD-дисплей одновременно показывает уставку, фактическое значение и время.
• Двойной холодильный контур с импортированными герметичными компрессорами для быстрого охлаждения; воздушное или водяное охлаждение.
• Стандартный промышленный датчик температуры DIN PT-100Ω.
• Коммуникация RS-232 / RS-485, выходы таймерного реле, блокировка интерфейса и функции сигнализации.

Поддерживаемые стандарты
IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4 и аналогичные стандарты быстрого температурно-влажностного циклирования.

Применения
Контроль качества и испытания на надежность для электроники & печатных плат, бытовой техники, коммуникационного оборудования, приборов & счетчиков, автомобильных компонентов, батарей & накопителей энергии, пластмасс & резины, металлов & сплавов, пищевой & химической промышленности, строительных материалов, медицинских изделий, аэрокосмической и оборонной техники.

Измеренные характеристики / данные испытаний
Во время быстрых циклов записываются профили температуры и влажности для демонстрации характеристик скорости нарастания, стабильности и воспроизводимости по выбранному профилю.

Безопасность & защита
Многоуровневая защита: плавкoбез предохранителя выключатель, защита компрессора от перегрузки, защита от высокого/низкого давления хладагента, защита от избыточной влажности и температуры, предохранители, электронная сигнализация, система оповещения о неисправности и сигнал о нехватке воды.

Технические характеристики

• Серия: F-TH (F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Внутренние размеры Ш×В×Г (мм): F-TH-150: 500 × 600 × 500; F-TH-225: 600 × 750 × 500; F-TH-408: 600 × 850 × 800; F-TH-800: 1000 × 1000 × 800
• Внешние размеры Ш×В×Г (мм): F-TH-150: 1100 × 1750 × 1600; F-TH-225: 1200 × 1800 × 1700; F-TH-408: 1250 × 1900 × 1900; F-TH-800: 1600 × 2050 × 2150
• Температурный диапазон: −70 °C до +150 °C
• Диапазон быстрого изменения температуры: −45 °C до +85 °C
• Максимальная скорость нарастания: до 20 °C/мин при полном линейном управлении; нелинейные пики до 30 °C/мин
• Скорость подъема/спада: Линейный контроль 3–20 °C/мин регулируемый; Нелинейный контроль 3–30 °C/мин регулируемый
• Диапазон влажности (опция): 20%–98% O.В. (10%–98% или 5%–98% с осушителем)
• Разрешение индикации: 0,1 °C / 0,1% O.В.
• Равномерность распределения: ±2,0 °C / ±3,0% O.В.
• Точность управления: ±0,5 °C / ±2,5% O.В.
• Внутренний материал: Внутренняя камера SUS 304 нержавеющая сталь
• Наружный материал: Нержавеющая сталь или холоднокатаная сталь с краской
• Изоляционный материал: Термостойкая высокоплотная пена (формиат/хлор/ацетат этиловый)
• Система охлаждения: Водяное охлаждение / одноступенчатый компрессор; хладагенты R23 / R404A
• Бренды компрессоров: Tecumseh (Франция), Bitzer (Германия)
• Защитные устройства: Плавкoбез предохранителя выключатель, защита компрессора, защитa высокого/низкого давления, защита от избыточной влажности & перегрева, предохранители, оповещение о неисправности, сигнал нехватки воды
• Опциональные аксессуары: Внутренняя дверь с рабочим отверстием, очиститель воды, осушитель, регистратор
• Связь: RS-232 или RS-485
• Питание: AC 380 V 3-фазный 5-провод, 50/60 Hz
• Вес (прибл.): F-TH-150: 250 кг; F-TH-225: 350 кг; F-TH-408: 450 кг; F-TH-800: 600 кг
• Типичный срок поставки: Под заказ; обычно 30–40 рабочих дней в зависимости от конфигурации
