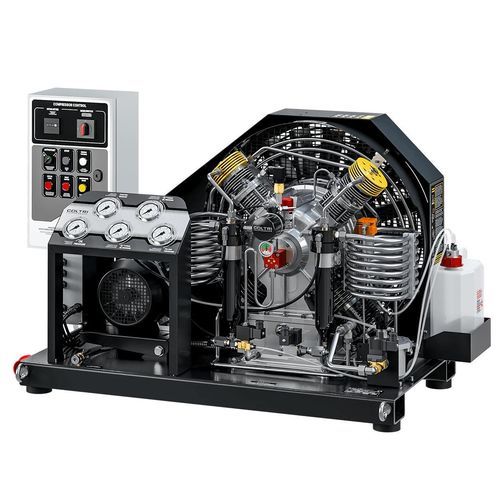

Электрическая насосная система Booster Indy VII

с электродвигателеммногоуровневаясо встроенным контроллером

Обзор
Повышающий компрессор среднего давления, разработанный для промышленных применений и обеспечивающий надежное сжатие до 40 бар. Компактный 4-ступенчатый насосный блок, оптимизированный для интенсивной эксплуатации, удобства обслуживания и интеграции в технологический процесс.

Насосный агрегат и материалы

• 4-ступенчатый насосный агрегат, рассчитанный на 40 бар
• Алюминиевый моноблок
• Комбинация литых алюминиевых цилиндров с никосилевым покрытием и чугунных цилиндров
• Шатунные балки из литого алюминия и кованый стальной коленчатый вал
• Поэтапные клапаны из нержавеющей стали
• Трубы, фитинги и гайки из нержавеющей стали AISI 316
• Роликовые подшипники, рассчитанные на интенсивную работу

Электродвигатель
Трехфазный электродвигатель передает вращение на насосный блок через клиновой ремень. Диапазон мощностей для этой модели: 11 кВт — 15 кВт, подбирается в зависимости от режима работы и требований процесса.

Отдельная система фильтрации с Hyperfilter
Независимый фильтровальный узел на отдельной опоре с картриджем активированного угля. Система включает:

• Клапан безопасности (настраивается по запросу заказчика)
• Клапан поддержания давления
• Сепаратор и внешний комплект Hyperfilter
• Комплект опорных ножек
• Автоматический слив конденсата, удаляющий воду из промежуточного и конечного сепараторов через регулярные интервалы (стандартно: каждые 7 минут)

Электрощит и управление

• Выключатель защиты двигателя
• Функции Autostop и Autostart
• Программируемая откачка сепараторов между ступенями при работе (стандартный цикл: каждые 15 минут, 6 секунд)
• Манометры между ступенями, установленные на раме, для быстрой проверки герметичности клапанов и диагностики отказов

Рама и доступность
Открытая рама для облегчения обслуживания и транспортировки. Наклонная плита крепления двигателя обеспечивает постоянное натяжение клинового ремня. Термоформованный защитный корпус направляет охлаждающий воздух через цилиндры и межступенчатые трубопроводы для поддержания эффективности сжатия. Панель управления оснащена манометрами между ступенями, индикатором внутренней температуры, сигнализацией наличия/неправильной последовательности фаз, сигнализацией низкого уровня масла, элементами управления пуск/стоп и ручным сливом конденсата. Рама окрашена порошковой краской стойкой к царапинам RAL 9005 черный.

Стандартное оборудование

• Двойная система Hyperfilter, сертифицированная по PED
• Система отделения конденсата
• Цвет рамы: RAL 9005 черный

Технические характеристики

• Номинальное максимальное давление: 40 бар (среднее давление)
• Этапы насосного блока: 4
• Материал насосного блока: алюминиевый моноблок; алюминиевые цилиндры с никосилевым покрытием + чугунные цилиндры
• Двигатель: трехфазный 11 кВт–15 кВт
• Трубы/фитинги/гайки: AISI 316 нержавеющая сталь
• Клапаны: поэтапные клапаны из нержавеющей стали
• Коленчатый вал: кованая сталь
• Подшипники: роликовые для интенсивной эксплуатации
• Фильтрация: двойной Hyperfilter с картриджем активированного угля (сертификация PED)
• Автоматический слив конденсата: промежуточный/конечный сепаратор каждые 7 минут; слив между ступенями стандартно каждые 15 минут на 6 секунд
• Система управления: манометры между ступенями, индикатор температуры, сигнализации по фазе и уровню масла, Autostart/Autostop
• Рама: открытая обслуживаемая конструкция, порошковое покрытие RAL 9005 черный
