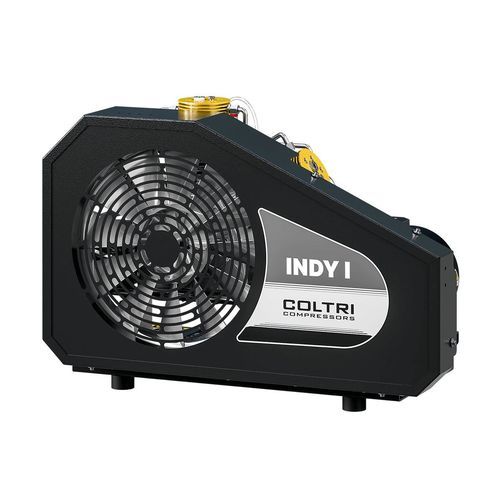

Электрическая насосная система Booster Indy I

с электродвигателеммногоуровневая

Обзор
Нагнетатель среднего давления, разработанный для промышленных и технологических применений. Компактное, простое в обслуживании решение для сжатия дыхательного воздуха и технических газов до 40 бар.

Насосный агрегат - основные характеристики

• 3-ступенчатый насосный агрегат для средненапорного режима (40 бар)
• Корпус моноблок из алюминия
• Принудительная смазка с помощью шестерённого насоса низкого давления
• Конечный предохранительный клапан
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Температура на выходе примерно на 15 °C выше температуры охлаждающего воздуха
• Цилиндры из литого алюминия с покрытием nicasil
• Шатуны из кованого алюминия
• Коленчатый вал из кованой стали
• Стадийные клапаны из нержавеющей стали
• Роликовые подшипники для интенсивной эксплуатации

Электродвигатель
Двигатель передаёт движение на насосный агрегат через клиновой ремень. Для этой модели доступен трёхфазный двигатель мощностью 7,5 кВт; наклонная опорная плита двигателя обеспечивает постоянное натяжение ремня.

Электрошкаф

• Панель управления
• Счётчик моточасов
• Включатель ON/OFF
• Автозапуск
• Кнопка стоп
• Индикатор наличия напряжения
• Смотровое окно уровня масла
• Индикатор неисправности двигателя
• Индикатор слива конденсата

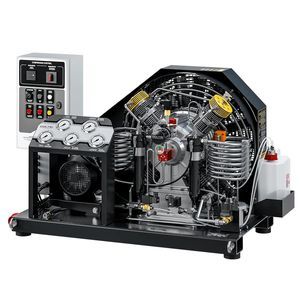

Рама и обслуживание
Шумоизолированный кабинированный шасси, спроектированное для облегчения технического обслуживания: наружные точки контроля уровня и слива масла, пульт с манометрами между ступенями, индикатор внутренней температуры, сигнализация наличия/ошибки последовательности фаз, сигнализация нехватки масла, ручной слив конденсата и прочие сервисные элементы. Изготовлено из стали с порошковым покрытием, устойчивым к царапинам (упоминание RAL 5002 синий; стандартный цвет рамы RAL 9005 чёрный).

Стандартное оборудование

• Масляный насос с манометром
• Клапан поддержания давления
• Система отделения конденсата
• Автоматический слив конденсата
• Автоматическое отключение
• Автоматический перезапуск
• Входной прессостат
• Цвет рамы: чёрный RAL 9005 (стандарт)

Технические характеристики

• Модель: Booster Indy I
• Тип: Нагнетатель среднего давления, 3 ступени
• Давление на выходе: 40 бар
• Конструкция насосного агрегата: алюминиевый моноблок; цилиндры из алюминия с покрытием nicasil
• Смазка: принудительная, шестерённый насос низкого давления
• Материалы: трубопроводы/фитинги/гайки AISI 316; стадийные клапаны из нержавеющей стали
• Механические узлы: шатун из кованого алюминия; коленчатый вал из кованой стали; роликовые подшипники
• Температура на выходе: ≈ +15 °C относительно охлаждающего воздуха
• Электродвигатель: 7,5 кВт трёхфазный (доступен)
• Рама: шумоизолированное кабинированное шасси из стали с порошковым покрытием
• Управление и защита: манометры между ступенями, индикатор внутренней температуры, сигнализация фазы/наличия и нехватки масла, автоматическое отключение/перезапуск
• Управление конденсатом: система отделения и автоматический слив
