Поршневая компрессорная станция высокого давления Ace VI Plus

переменная производительностьобъемнаяпоршневая

Обзор
BOOSTER LINE. Высоконапорный бустер-компрессор, предназначенный для обработки дыхательного воздуха и восстановления газов, с 4-ступенчатым HD насосным агрегатом (2+2 параллельно), звукоизолированным шасси и интегрированной системой очистки.

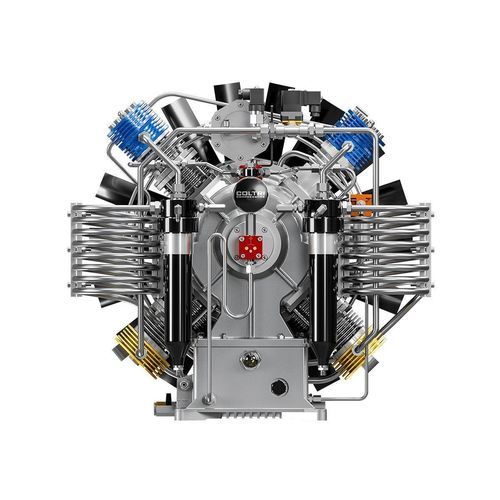

Насосный агрегат

• 4-ступенчатый HD насос (2+2 параллельно)
• Алюминиевый моноблок
• Принудительная смазка низкодавлением зубчатым насосом
• Первая ступень предназначена для восстановления газа
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточные сепараторы конденсата после 2-й и 3-й ступеней
• Финальный высоконапорный сепаратор конденсата
• Предохранительные клапаны после каждой ступени компрессии
• Специальные чугунные цилиндры с тонкой доводкой поверхности
• Коромысла из кованого алюминия
• Коленчатый вал из кованой стали
• Высокопроизводительные клапаны для 1–3 ступеней
• Роликовые подшипники для интенсивной эксплуатации
• 4-я ступень из закалённой стали с 6 специальными чугунными поршневыми кольцами
• 2-я и 3-я ступени оснащены опорными пластинами для устранения боковых усилий на поршни
• Фильтрационная система: Maxifilter активированный уголь

Электродвигатель
Трехфазный электродвигатель через ремень передаёт движение на насосный агрегат. Доступные варианты мощности: 9 кВт, 11 кВт или 15 кВт.

Система очистки
Система Hyperfilter установлена после последнего сепаратора и перед клапаном поддержания давления. Обеспечивает надёжную обработку дыхательного воздуха в соответствии с DIN EN 12021 при использовании оригинальных фильтрующих картриджей. Сепаратор между 2-й и 3-й ступенями в контуре очистки улучшает удаление влаги. Производительность фильтрации (входной воздух 20°C, 200 бар): 52 500 м³.

Электрический шкаф

• Выключатель ON/OFF с моторной защитой
• Электромеханический прессостат, останавливающий компрессор при достижении конечного давления
• Дренаж всех межступенчатых сепараторов и финального сепаратора в процессе работы
• Таймер для автоматического устройства слива конденсата
• Интегрированный пуск без нагрузки (автоматическая разгрузка при каждом отключении)
• Ёмкость для сбора конденсата: 5 литров (глушитель), практический объём около 3 литров для экологичной утилизации
• Манометры между ступенями отображают рабочее давление каждой ступени для проверки герметичности клапанов

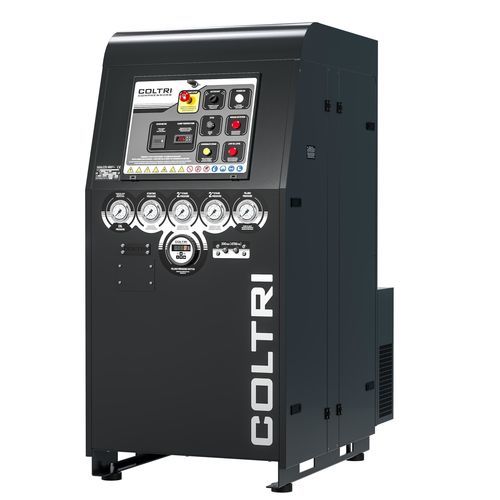

Рама
Шасси в звукоизолированном корпусе с вертикальным исполнением для помещений с низким уровнем шума. Наружный индикатор уровня масла и слив. Панель управления с межступенчатыми манометрами, манометром давления масла, индикатором внутренней температуры, сигнализацией отсутствия/неправильной последовательности фаз, сигналом низкого уровня масла, органами управления остановкой и ручного слива конденсата. Изготовлено из стали с порошковым покрытием, стойким к царапинам, цвет Чёрный RAL 9005.

Комплектация

• Двойная система Hyperfilter с сертификацией PED
• Управление компрессором и автоматическая система слива конденсата
• Электронный прессостат
• Контрольные манометры между ступенями
• Шумоизоляционная рама
• Цвет рамы: Чёрный RAL 9005

Характеристики / технические спецификации

• Тип: высоконапорный бустер, 4-ступенчатый насос (2+2 параллельно)
• Материал насоса: алюминиевый моноблок
• Смазка: принудительная смазка низкодавлением зубчатой помпой
• Коррозионостойкие линии: AISI 316 для труб, фитингов и гаек
• Управление конденсатом: промежуточные сепараторы после 2-й и 3-й ступеней, финальный высоконапорный сепаратор, автоматический дренаж
• Защита: предохранительные клапаны после каждой ступени
• Цилиндры: чугун, тонкая доводка
• Шатун: кованый алюминий
• Коленчатый вал: кованая сталь
• Клапаны: высокопроизводительные клапаны (1–3 ступени)
• Подшипники: роликовые для интенсивной работы
• 4-я ступень: закалённая сталь с 6 специальными чугунными кольцами
• Компенсация боковых усилий: опорные пластины на 2-й и 3-й ступенях
• Очистка: Maxifilter активированный уголь; стандартно двойной PED-сертифицированный Hyperfilter
• Производительность Hyperfilter: 52 500 м³ (вход 20°C, 200 бар)
• Варианты мотора: 9 / 11 / 15 кВт (трёхфазный)
• Электрика/управление: ON/OFF с защитой двигателя, электронный прессостат, таймер дренажа, пуск без нагрузки
• Ёмкость для конденсата: 5 л (≈3 л полезно) с глушителем
• Корпус: звукоизолированный, порошковая окраска RAL 9005 чёрный
