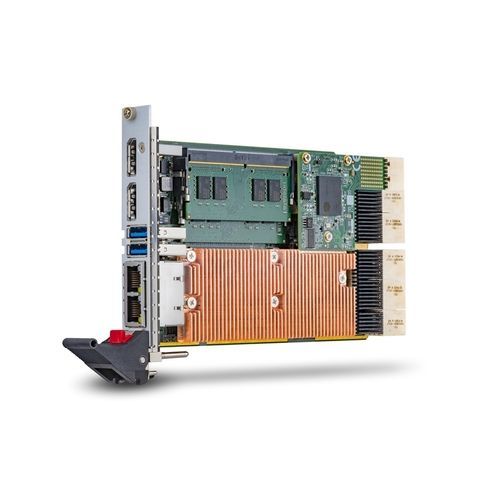

Плата CPU PICMG cPCI-A3525

CompactPCIPCI ExpressIntel® Xeon

CompactPCI® Serial (PICMG CPCI-S.0) - это новый стандарт модульных компьютеров, официально принятый PICMG в 2011 году. Стандарт CompactPCI Serial определяет совершенно новый разъем для поддержки высокоскоростных последовательных интерфейсов, включая PCI Express, SATA, USB и Ethernet. Системная плата CompactPCI Serial имеет шесть высокоскоростных разъемов P1 - P6 на системном слоте, но только P1 является обязательным на периферийных слотах, а P2 - P6 - опциональным. Система CompactPCI Serial может состоять из девяти лезвий (одно системное лезвие и восемь периферийных лезвий ввода/вывода) с использованием архитектуры Ethernet full mesh или single star. Стандарт CompactPCI® Serial является следующим поколением спецификации CompactPCI® и обеспечивает большую гибкость и более высокую скорость и пропускную способность в модульных системных решениях. Серия ADLINK cPCI-A3525 представляет собой процессорный блейд 3U с поддержкой CompactPCI Serial и памятью SO-DIMM DDR4-2666 ECC объемом до 64 ГБ. ADLINK cPCI-A3525 оснащен процессором Intel® Core™ 8-го/9-го поколения с чипсетом Mobile Intel® CM246 PCH. Серия cPCI-A3525 представляет собой последовательный блейд 3U CompactPCI, доступный в однослотовом (4HP) форм-факторе с дополнительными дочерними платами для обеспечения дополнительной памяти и с 2 дополнительными портами GbE через P6 на задней объединительной панели. Входы/выходы на лицевой панели однослотовой версии (4HP) включают 1x DP, 2x GbE и 2x порта USB 3.0 (эти входы/выходы являются общими для всех версий). Последовательные интерфейсы на разъемах задней панели P1 - P5 включают два PCI Express x8, один PCI Express x2, два PCI Express x4, три PCI Express x1, семь SATA 6 Гбит/с, два USB 3.0 и восемь USB 2.0 портов. Кроме того, разъем P6 поддерживает два интерфейса Gigabit Ethernet.
