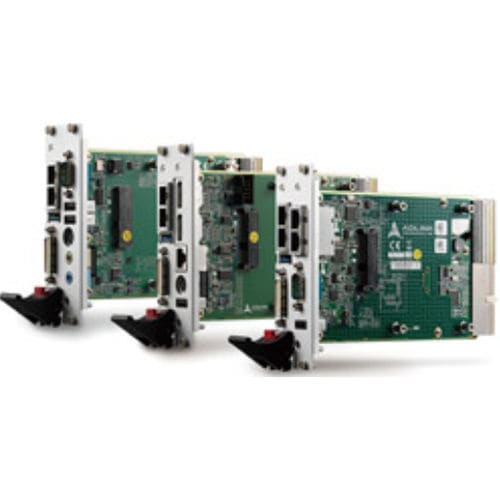

Плата CPU CompactPCI cPCI-3520 series

PCIePMCXMC

ADLINK cPCI-3520 Series - это процессорный блейд 3U CompactPCI® с распаянной памятью DDR4-2666 ECC до 32 ГБ, оснащенный процессорами Intel® Xeon® E, 8/9-го поколения Intel® Core™ i7/i5/i3 (ранее Coffee Lake Refresh) с чипсетом Mobile Intel® CM246. Серия cPCI-3520 представляет собой блейд 3U CompactPCI, доступный в однослотовом (4HP), двухслотовом (8HP) или трехслотовом (12HP) форм-факторах с различными дочерними платами для удовлетворения широкого спектра требований к вводу/выводу. Входы/выходы лицевой панели в однослотовой версии (4HP) включают 1 порт DVI-I, 2 порта GbE и 1 порт USB 3.0 (эти входы/выходы являются общими для всех версий). Входы/выходы лицевой панели в двухслотовой версии (8HP) включают дополнительные 2x USB 2.0, 1x COM, 1x KB/MS и Line-in/Line-out на cPCI-3520D или дополнительные 2x DisplayPort, 1x COM в разъеме RJ-45, 1x KB/MS и 1x дополнительный порт USB 2.0 на cPCI-3520G. Еще два варианта с двумя слотами - это cPCI-3520L с дополнительными портами 2x GbE, 1x COM и 2x USB и cPCI-3520M с одним 100-контактным разъемом высокой плотности, поддерживающим дополнительные порты 2x DVI-D, 2x USB 2.0, 2x COM, 2x KB/MS и Line-in/Line-out. Поддержка графики интегрирована в процессор и поддерживает 3 независимых выхода на дисплей на лицевой панели, если выбрать cPCI-3520G с дополнительными 2x DisplayPort. Для хранения данных предусмотрены слот CFast, разъем mSATA или встроенный твердотельный накопитель емкостью 32 Гб и 2,5-дюймовый диск SATA на дочерней плате второго уровня (cPCI-3520D/L/M/P). Одна дополнительная площадка PCI 32-bit/66MHz PMC или PCIe x1 XMC доступна в версиях 8HP или 12HP (cPCI-3520S или cPCI-3520P). Сигналы заднего ввода/вывода на J2 включают 4x PCIe x1, 3x SATA 3 Гбит/с и 3x USB 2.0. сигналы 3x GPIO и SMBus также направляются на разъем J2.
