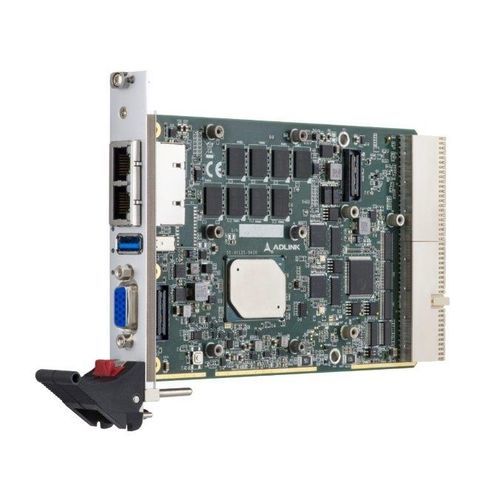

Плата CPU 2.5 дюйма cPCI-3630 series

XMCCompactPCIPCIe

ADLINK cPCI-3630 Series - это процессорный блейд 3U CompactPCI® 2.0, оснащенный 64-битным процессором Intel Atom® Processor X Series SoC (ранее Apollo Lake I) и распаянной памятью DDR3L-1600 МГц ECC объемом до 8 ГБ. Серия cPCI-3630 доступна в форм-факторах с одним слотом (4HP) или двумя слотами (8HP) и использует различные дочерние платы для обеспечения широкого спектра функций ввода-вывода. Входы/выходы на лицевой панели однослотовой версии (4HP) включают 1x USB 3.0, 2x RJ-45 GbE и 1x порт VGA (общий для всех версий). Дополнительные входы/выходы на лицевой панели двухслотовых версий (8HP) включают 2x USB 2.0, 1x COM, 1x PS/2 KB/MS и Line-in/Line-out на cPCI-3630D; 2x DisplayPort, 1x COM через разъем RJ-45, 1x KB/MS и порт USB 2.0 на cPCI-3630G; 2x GbE через разъемы MIL-STD M12 и 1x COM на cPCI-3630T; и 2x GbE в разъемах RJ-45 и 1x COM на cPCI-3630TR. Еще один вариант с двумя слотами - cPCI-3630S с дополнительной площадкой XMC на уровне 2. Существует также однослотовый вариант cPCI-3630N, который обеспечивает только светодиодные индикаторы и не имеет входов/выходов на лицевой панели. Intel Atom® SoC интегрирует графический движок 9-го поколения с низким энергопотреблением и обеспечивает превосходную поддержку графики, мультимедиа и дисплеев. Благодаря использованию cPCI-3630G поддерживается разрешение до 4K HD. Возможности хранения данных включают встроенный твердотельный накопитель емкостью 32 ГБ (опционально), разъем mSATA или CFast и место для 2,5-дюймового диска SATA на riser-карте второго уровня (cPCI-3630D/G/T/TR). На двухслотовой версии cPCI-3630S доступна одна дополнительная площадка XMC PCI 32-бит/66 МГц PCIe x1. Задние сигналы ввода/вывода на J2 включают 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Гбит/с, обеспечивая возможность расширения с помощью дополнительного модуля заднего перехода (RTM).
