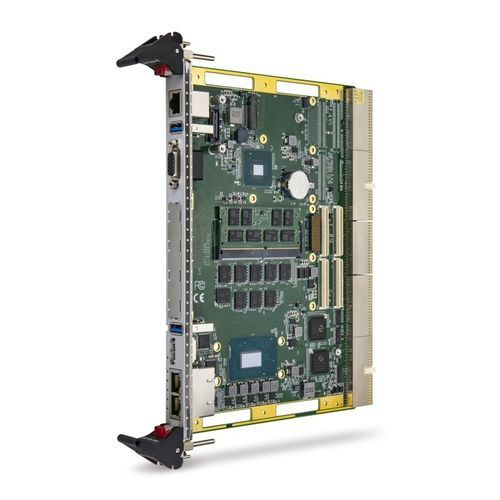

Плата CPU PMC cPCI-6540

XMCCompactPCIPCIe

Серия ADLINK cPCI-6540 представляет собой процессорное лезвие 6U CompactPCI® с распаянной памятью DDR4-2666 ECC объемом до 32 ГБ и памятью DDR4-2666 ECC сокетного типа объемом до 32 ГБ. ADLINK cPCI-6540 оснащен процессорами Intel® Xeon® E, Intel® Core™ 9-го поколения и Intel® Celeron® G (ранее Coffee Lake-H) с чипсетом Mobile Intel® CM246. Серия cPCI-6540 представляет собой блейд 6U CompactPCI в однослотовом форм-факторе (ширина 4HP). Входы/выходы передней панели cPCI-6540 включают 1x DP, 2x GbE, 2x порта USB 3.1, 1x COM-порт RJ-45, 1x VGA и 1x слот PCM/XMC. Передняя панель cPCI-6540V включает 1x DP, 2x GbE, 1x порт USB 3.1 и 2x слота PMC/XMC. Поддержка графики интегрирована в процессор и поддерживает 3 независимых дисплея при сопряжении с выбранными задними переходными модулями (cPCI-R6700 и cPCI-R6500). Для хранения данных в версиях cPCI-6540V и cPCI-6540 предусмотрены разъем M.2 (ключ M) и разъем SATA с переходной платой (DB-LSATA). Для расширения как cPCI-6540, так и cPCI-6540V оснащены одной площадкой PMC 64-bit/33, 66 133MHz или одной площадкой PCIe x8 Gen 2 XMC с задним входом/выходом. Модель cPCI-6540V оснащена одним дополнительным слотом PMC/XMC, поддерживающим площадку PCI 64-bit/33, 66,133MHz PMC или одну площадку PCIe x8 Gen 2 XMC. Задние сигналы ввода/вывода включают 2x GbE от Intel® Ethernet Controller I210, 1x DVI-I, 1x eDP, 1x PCIe x4 (конфигурируемый до 4x PCIe x1), 3x SATA 3.0, 6x USB 2.0, 1x USB 3.1, 16x GPIO, аудио высокого разрешения, KB/MS, и 2x последовательных порта (один поддерживает только Tx/Rx). Серия cPCI-6540 предлагает выдающуюся производительность, обеспечиваемую семейством процессоров Intel® Xeon® E, 9-го поколения Intel® Core™, и является идеальным решением для военной, аэрокосмической и других отраслей промышленности
