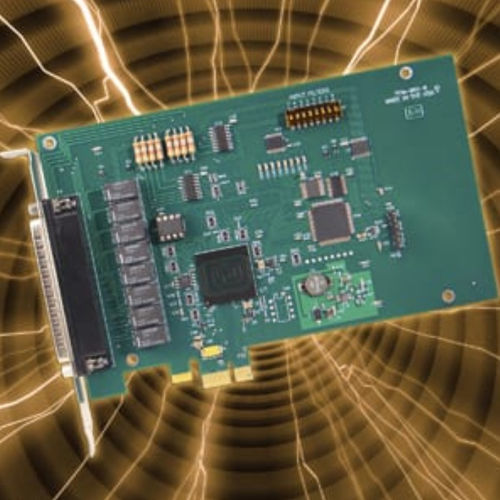

Цифровая плата E/S PCIe-IIRO-8

PCI Expressс релейным выходом

-Восемь оптически изолированных неполяризованных цифровых входов -Переключаемые фильтры на входах для электрически шумных сред -Восемь электромеханических релейных выходов -Оптически изолированные канал от канала и канал от земли -Может обнаруживать изменение состояния входа и выдавать прерывание -Автоматическое обнаружение под Windows -Разработаны, изготовлены, поддерживаются и производятся в США ЗАВОДСКИЕ ОПЦИИ -Расширенная температурная эксплуатация (от -40° до +85°C) -Версия, соответствующая требованиям RoHS PCI Express Изолированная плата релейного ввода/вывода Данный продукт представляет собой плату изолированных цифровых входов и релейных выходов PCIe с полосой x1 и возможностью обнаружения изменения состояния (COS). Изолированные входы могут управляться как переменным, так и постоянным током и не чувствительны к полярности. Входные сигналы выпрямляются диодным мостом и подаются на входы оптоизоляторов. Последовательный резистор 470 Ом обеспечивает ограничение тока. Стандартные выходы управляющих передатчиков 12/24 AC могут быть приняты, также как и напряжения постоянного тока. Диапазон входного напряжения составляет от 5 В до 24 В (среднеквадратичное значение). Чтобы расширить диапазон входного напряжения, можно последовательно подключить внешние резисторы. Выходы электромеханических реле PCIe-IIRO-8 состоят из пяти выходов SPDT формы C и трех SPST формы A (нормально-разомкнутых). При включении питания все реле обесточены. Данные, поступающие на реле, фиксируются. Плата имеет длину 6,6 дюйма и высоту сидения 4,2 дюйма. Подключение проводов ввода-вывода для этой платы осуществляется через 37-контактный разъем D-sub. Для подключения этой платы к оконечным панелям можно использовать ленточный кабель.
