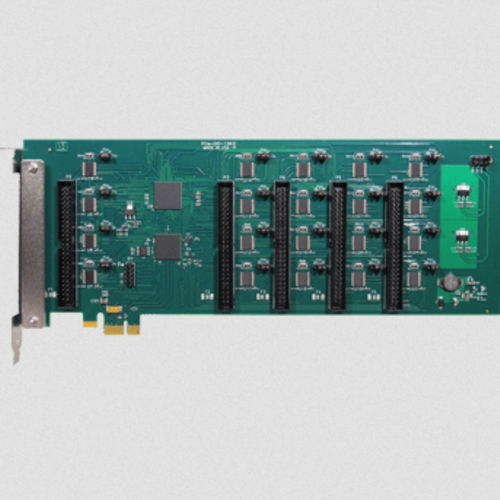

Цифровая плата E/S PCIe-DIO-72, PCIe-DIO-96, PCIe-DIO-120

PCI ExpressFPGAдля автоматизации процесса

PCIe-DIO-72, PCIe-DIO-96 и PCIe-DIO-120 72, 96 или 120-канальные сильноточные цифровые платы ввода/вывода PCI Express с интерфейсом PCI высокой силы тока Особенности 120, 96 или 72-канальные сильноточные цифровые входы-выходы Поколение IRQ из бита 3 порта С Буферизация всех линий ввода/вывода На каждой 24-битной группе, четыре и восемь битных портов независимо друг от друга выбираются в качестве входов или выходов Выбираемая перемычка 10 кОм Подтягивание/оттягивание вниз на линиях ввода/вывода на четыре и восемь битных портов Выбор глобальных перемычек VCCIO (логические уровни 5V, 3.3V, 2.5V, 1.8V, 2.5V) Напряжение VCCIO доступно пользователю через перезагружаемый предохранитель 0,5A на 50-контактный разъем Порты ввода/вывода по всему миру трехсостоятельны благодаря программному обеспечению Совместимость со стандартными блоками ввода-вывода, такими как Grayhill, Opto 22, Western Reserve Controls и т.д. Простое обновление с PCI-DIO-72, 96 или 120 до версии PCI-DIO Данное изделие представляет собой PCIe DIO плату шириной x1, доступную в диапазоне от экономичных до высокопроизводительных моделей от базовых 72, 96 и 120 линий DIO до усовершенствованных систем обнаружения COS. Плата эмулирует 8255 совместимых микросхем с помощью технологии FPGA, обеспечивая до 120 линий DIO. Линии DIO сгруппированы в три 8-битных порта: A, B и C. Каждый 8-битный порт настроен с помощью программного обеспечения на работу в качестве либо входов, либо выходов. Порт С может быть разбит на два 4-разрядных шарика с помощью программного обеспечения и сконфигурирован как входы или выходы. Все линии DIO также могут быть тристатированы с помощью соответствующей команды программного обеспечения. Каждая линия DIO буферизирована и способна выдавать до 32 мА источника/поглотителя при настройке на уровень 5 В VCCIO. Логический уровень VCCIO глобально конфигурируется с помощью выбора перемычек 5V, 3.3V, 2.5V или 1.8V. Кроме того, порты A, B, C с низким уровнем шума и C с высоким уровнем шума индивидуально конфигурируются как подтягивающие или вытаскивающие перемычки через резисторные сети
