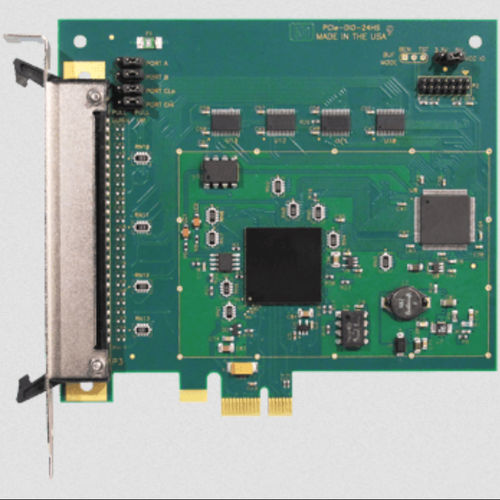

Цифровая плата E/S PCIe-DIO-24HS, PCIe-DIO-24H
последовательнаяPCI Expressконфигурируемая

цифровая плата E/S
цифровая плата E/S
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип сигнала
цифровая
Шина
последовательная
Формат
PCI Express
Другие характеристики
конфигурируемая

Описание

PCIe-DIO-24HS и PCIe-DIO-24H Карты PCI Express Digital I/O с обнаружением смены состояния (COS) Особенности 24 сильноточные линии DIO Генерация IRQ из бита 3 порта C и обнаружения счетчика A2 (модели "C") и/или изменения состояния (модели "S") Буферизованные линии DIO Четыре и восемь битных порта, независимо друг от друга выбираемые для входов или выходов Настраиваемые пользователем резисторы 10 кОм Потяните вверх/вниз на линиях DIO Выбор перемычки VCCIO (5V, 3.3V) Напряжение VCCIO доступно пользователю через перезагружаемый предохранитель 0,5A Защелка 50 штыревых разъемов Данное изделие представляет собой PCI-плату PCI Express с шириной полосы пропускания x1 и цифровыми входами/выходами, доступную в двух моделях. PCIe-DIO-24H является базовым устройством DIO, а PCI-DIO-24HS обладает расширенными возможностями обнаружения смены состояния (COS). Плата эмулирует 8255 совместимый чип, обеспечивая 24 линии DIO. Линии DIO сгруппированы в три 8-битных порта: A, B и C. Каждый 8-битный порт настроен с помощью программного обеспечения на работу в качестве либо входов, либо выходов. Порт С может быть разбит на два 4-разрядных шарика с помощью программного обеспечения и сконфигурирован как входы или выходы. Каждая линия DIO буферизирована и способна работать с источником/поглотителем до 32 мА. Логический уровень VCCIO глобально конфигурируется с помощью выбора перемычек 5V или 3,3V. Кроме того, порты A, B, C с низким уровнем шума и C с высоким уровнем шума индивидуально настроены как подтягивающие или вытягивающие перемычки через резисторные сети . Карточка имеет половину длины и 4,2-дюймовую высоту сиденья. Подключение входов/выходов для этой платы осуществляется через штекерный 50-контактный прямоугольный разъем на монтажном кронштейне карты. Ленточный кабель может быть использован для подключения этой карты к клеммным панелям

---
