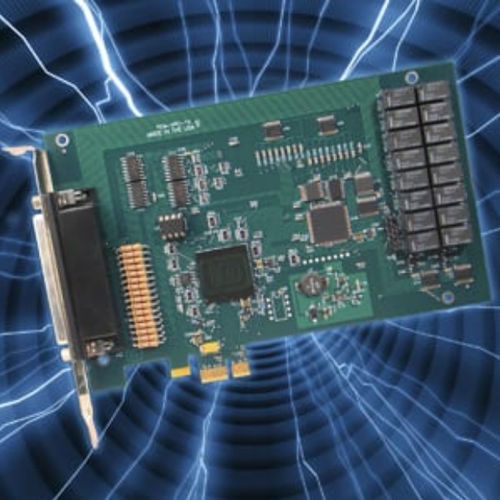

Цифровая входная плата PCIe-IIRO-16

с релейным выходомPCI Express

-16 оптически изолированных неполяризованных цифровых входов -Переключаемые фильтры на входах для электрически шумных сред -Оптически изолированный канал от канала и канал от земли -Может обнаруживать изменение состояния входа и выдавать прерывание -16 электромеханических релейных выходов -Автоматическое обнаружение под Windows -Разработаны, изготовлены, поддерживаются и производятся в США ЗАВОДСКИЕ ОПЦИИ -Расширенная температурная эксплуатация (от -40° до +85°C) -Версия, соответствующая требованиям RoHS Данный продукт представляет собой плату изолированных цифровых входов и релейных выходов с разъемом PCIe x1 с возможностью обнаружения изменения состояния (COS). Изолированные входы могут управляться как переменным, так и постоянным током и не чувствительны к полярности. Входные сигналы выпрямляются диодным мостом и подаются на входы оптоизоляторов. Последовательный резистор 1,8 кОм обеспечивает ограничение тока. Стандартные выходы управляющих передатчиков 12/24 AC могут быть приняты, также как и напряжения постоянного тока. Диапазон входного напряжения составляет от 3 В до 31 В постоянного тока (или 40-10 кГц RMS). Чтобы расширить диапазон входного напряжения, можно последовательно подключить внешние резисторы. Выходы электромеханических реле PCIe-IIRO-16 состоят из десяти выходов SPDT формы C и шести SPST формы A (нормально-разомкнутых). При включении питания все реле обесточены. Данные, поступающие на реле, фиксируются. Плата имеет длину 6,6 дюйма и высоту сидения 4,2 дюйма. Подключение проводов ввода-вывода для этой платы осуществляется через 78-контактный разъем D-sub. Для подключения этой платы к оконечным панелям с двумя 37-контактными разъемами D-sub обычно используется формованный круглый кабель "Y".
